ダイヤモンドコーティングとは
超硬母材にダイヤモンドを強固に密着させた新複層ダイヤモンドコーティング切削工具。従来品に比べて耐摩耗性が極めて高く、6~12倍の圧倒的に長い寿命を実現しました。φ0.1mmからのドリルや、エンドミル、ルータービット等に対応し、グラファイト・CFRP/GFRP・セラミックス等の加工において超ロング寿命を発揮します。 本ページの下に当社の標準ダイヤコートツールを掲載していますが、専用ツールにも対応します。 ツールの基本仕様をいただければ、ダイヤコートツールを製作してお届けします。
新複層・高密着HAMダイヤモンドコーティング
CVD法によって高純度微細結晶ダイヤモンド皮膜が形成されておりますので、従来のDLCなどに比べて工具寿命が飛躍的に伸びます。また、超硬母材との密着性も高めておりますので優れた加工性能が発揮されるダイヤモンドコーティング工具です。
- 圧倒的な耐摩耗性能
- 切削寿命が驚異的に伸長
- 加工効率と加工精度が画期的に向上
適合ワーク材質
ドリル
- セラミックス、グラファイト、CFRP/GFRP、非鉄合金、その他硬脆材料
エンドミル・ルータービット
- グラファイト、CFRP/GFRP、非鉄合金
ダイヤモンドコーティング ラインアップ
ドリルシリーズ
-

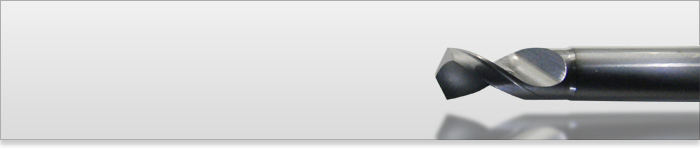

マイクロドリル
HAM 6380
- 刃径:φ0.5mm~3.0mm
- 主な用途:セラミックス・グラファイト・CFRP/GFRP・その他硬脆材料
-
マイクロドリル
HAM 6382
- 刃径:φ0.08mm~0.45mm
- 主な用途:セラミックス・グラファイト・CFRP/GFRP・その他硬脆材料
ルータビット・エンドミルシリーズ
-
2枚刃ラジアスエンドミル
HAM 40-5480
- 刃径:φ0.20mm~6.00mm
- 主な用途:グラファイト
-
4枚刃ラジアスエンドミル
HAM 40-5600
- 刃径:φ2.00mm~12.00mm
- 主な用途:グラファイト・CFRP/GFRP
-
2枚刃ボールエンドミル
HAM 40-5880
- 刃径:φ0.20mm~6.00mm
- 主な用途:グラファイト
-
4枚刃ボールエンドミル
HAM 40-6000
- 刃径:φ3.00mm~10.00mm
- 主な用途:グラファイト・CFRP/GFRP
-
4枚刃エンドミル
HAM 6420
- 刃径:φ4.0mm~10.0mm
- 主な用途:グラファイト・CFRP/GFRP
-
ダイヤ目 ルータービット
HAM 6445
- 刃径:φ0.8mm~12.0mm
- 主な用途:グラファイト・CFRP/GFRP
-
チップブレーカー
HAM 6448
- 刃径:φ0.8mm~3.0mm
- 主な用途:グラファイト・CFRP/GFRP
-
2枚刃エンドミル
HAM 6423
- 刃径:φ1.0mm~3.0mm
- 主な用途:グラファイト・CFRP/GFRP・アルミ合金
このラインアップにないものもご注文に応じてダイヤモンドコーティング製品を提供させていただきます。
