30-2501

深穴ドリル30xD油穴付 30-2501

  • スチール・鋳物用
  • 特殊平面二段ポイント
  • ダブルマージン
  • 特殊シンニング
  • 先端角137°
  • 右刃・右ねじれ(30°)
  • TA-Cコート
  • φ3-φ8mm
  • HSF

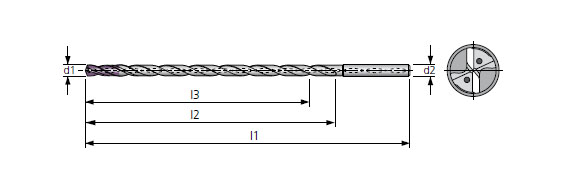

外形寸法

30-2501 外形寸法図

被削材料

30-2501 30-2501
アルミニウム ステンレス < 800 N/mm2 最適
アルミニウム > 9%Si ステンレス > 800 N/mm2 適合
スチール < 800 N/mm2 最適 鋳鉄 最適
スチール < 1200 N/mm2 最適 ダクタイル鋳鉄 最適
スチール < 1600 N/mm2 適合 高耐熱合金 適合
スチール < 55HRC チタン 適合
スチール < 60HRC 非鉄金属・銅合金
スチール < 65HRC 複合材・グラファイト

30-2501 ラインアップ

*30-2501-刃径(d1)というように御指定ください 単位(mm)
刃径(d1) 刃長(l3) 溝長(l2) 全長(l1) シャンク径(d2)
3 90 96 140 6
4 120 128 170 6
4.5 135 144 185 6
5 150 160 200 6
5.5 165 176 215 6
6 180 192 230 6
6.5 195 208 250 8
7 210 224 265 8
8 240 256 295 8

上記ラインアップ表以外の径についてもお問合せください。
