深穴ドリル25xD油穴付 30-2660
- アルミ・銅等非鉄合金用
- 特殊平面二段ポイント
- ダブルマージン・溝ポリッシュ加工
- シンニングDIN1412A
- 先端角137°
- 右刃・右ねじれ(15°)
- ノンコート
- φ3-φ12mm
- HSF

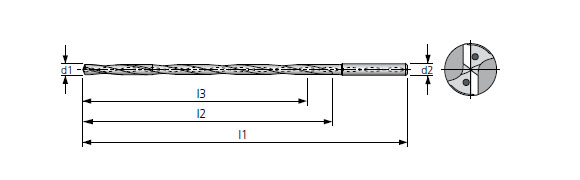

外形寸法
被削材料
| 30-2660 | 30-2660 | ||
|---|---|---|---|
| アルミニウム |  |
ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | |
ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | |
|
| スチール < 65HRC | 複合材・グラファイト |
30-2660 ラインアップ
*30-2660-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 3 | 75 | 81 | 125 | 6 |
| 3.2 | 80 | 86.4 | 130 | 6 |
| 3.3 | 82.5 | 89.1 | 140 | 6 |
| 3.5 | 87.5 | 94.5 | 140 | 6 |
| 3.8 | 95 | 102.6 | 150 | 6 |
| 4 | 100 | 108 | 150 | 6 |
| 4.2 | 105 | 113.4 | 160 | 6 |
| 4.5 | 112.5 | 121.5 | 165 | 6 |
| 4.8 | 120 | 129.6 | 175 | 6 |
| 5 | 125 | 135 | 175 | 6 |
| 5.5 | 137.5 | 148.5 | 190 | 6 |
| 5.8 | 145 | 156.6 | 200 | 6 |
| 6 | 150 | 162 | 200 | 6 |
| 6.5 | 162.5 | 175.5 | 215 | 8 |
| 6.8 | 170 | 183.6 | 230 | 8 |
| 7 | 175 | 189 | 230 | 8 |
| 7.5 | 187.5 | 202.5 | 255 | 8 |
| 7.8 | 195 | 210.6 | 255 | 8 |
| 8 | 200 | 216 | 255 | 8 |
| 8.5 | 212.5 | 229.5 | 285 | 10 |
| 8.8 | 220 | 237.6 | 310 | 10 |
| 9 | 225 | 243 | 310 | 10 |
| 9.8 | 245 | 264.6 | 310 | 10 |
| 10 | 250 | 270 | 315 | 10 |
| 10.2 | 255 | 275.4 | 325 | 12 |
| 10.8 | 270 | 291.6 | 340 | 12 |
| 11.8 | 295 | 318.6 | 375 | 12 |
| 12 | 300 | 324 | 375 | 12 |
上記ラインアップ表以外の径についてもお問合せください。
