ホーム > 製品情報 > エンドミル > ボールエンドミル > 40-5670

40-5670

2枚刃エンドミル 40-5670

  • スチール・鋳鉄用
  • 底刃センターカット
  • 高剛性
  • 右刃・右ねじれ(30°)
  • ノンコート/TAコート
  • φ0.4-φ20mm

外形寸法

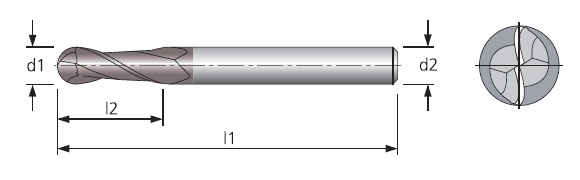

40-5670 外形寸法図

被削材料

40-5670 40-5680 40-5670 40-5680
アルミニウム 適合 ステンレス < 800 N/mm2 適合 適合
アルミニウム > 9%Si 適合 ステンレス > 800 N/mm2 適合 適合
スチール < 800 N/mm2 最適 最適 鋳鉄 最適 最適
スチール < 1200 N/mm2 適合 最適 ダクタイル鋳鉄 最適 最適
スチール < 1600 N/mm2 適合 最適 高耐熱合金
スチール < 55HRC 適合 適合 チタン
スチール < 60HRC 非鉄金属・銅合金 適合
スチール < 65HRC 複合材・グラファイト

40-5670 ラインアップ

*40-5670/5680-刃径(d1)-刃長(l2)-シャンク径(d2)というように御指定ください 単位(mm)
刃径(d1) 刃長(l2) 全長(l1) シャンク径(d2)
0.4 2 38 3
0.4 3 38 3
0.5 2 38 3
0.5 3 38 3
0.5 3 38 4
0.6 2 38 3
0.6 3 38 3
0.6 3 38 4
0.8 2 38 3
0.8 3 38 3
0.8 3 38 4
1 3 38 3
1 5 38 3
1 5 38 4
1.5 3 38 3
1.5 5 38 3
1.5 5 38 4
2 3 50 6
2 7 57 6
2.5 3 50 6
2.5 7 57 6
3 4 50 6
3 7 57 6
4 8 57 6
5 10 57 6
6 10 57 6
8 16 63 8
10 19 72 10
12 22 83 12
14 22 83 14
16 26 92 16
18 26 92 18
20 32 104 20

上記ラインアップ表以外の径についてもお問合せください。
