HAM280

スーパードリル3xD HAM280

切削条件表(30-1621)

スチール・鋳物用
特殊ポイント
高剛性
シンニングDIN1412C
先端角140°
右刃・右ねじれ(30°)
TA-Cコート
φ2.8-φ16mm
HSF

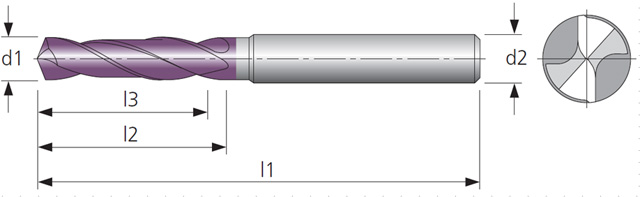

外形寸法

被削材料

	30-1621		30-1621
アルミニウム		ステンレス < 800 N/mm²
アルミニウム > 9%Si		ステンレス > 800 N/mm²
スチール < 800 N/mm²		鋳鉄
スチール < 1200 N/mm²		ダクタイル鋳鉄
スチール < 1600 N/mm²		高耐熱合金
スチール < 55HRC		チタン
スチール < 60HRC		非鉄金属・銅合金
スチール < 65HRC		複合材・グラファイト

HAM280 ラインアップ

*30-1621-刃径(d1)というように御指定ください単位(mm)

刃径(d1)	刃長(l3)	溝長(l2)	全長(l1)	シャンク径(d2)
2.8	14	20	62	6
3	14	20	62	6
3.2	14	20	62	6
3.25	14	20	62	6
3.3	14	20	62	6
3.4	14	20	62	6
3.5	14	20	62	6
3.6	14	20	62	6
3.7	14	20	62	6
3.8	17	24	66	6
3.9	17	24	66	6
4	17	24	66	6
4.2	17	24	66	6
4.3	17	24	66	6
4.5	17	24	66	6
4.65	17	24	66	6
4.8	20	28	66	6
4.9	20	28	66	6
5	20	28	66	6
5.1	20	28	66	6
5.2	20	28	66	6
5.3	20	28	66	6
5.4	20	28	66	6
5.5	20	28	66	6
5.55	20	28	66	6
5.6	20	28	66	6
5.7	20	28	66	6
5.8	20	28	66	6
5.9	20	28	66	6
6	20	28	66	6
6.1	24	34	79	8
6.2	24	34	79	8
6.3	24	34	79	8
6.4	24	34	79	8
6.5	24	34	79	8
6.6	24	34	79	8
6.7	24	34	79	8
6.8	24	34	79	8
6.9	24	34	79	8
7	24	34	79	8
7.2	29	41	79	8
7.4	29	41	79	8
7.5	29	41	79	8
7.8	29	41	79	8
7.9	29	41	79	8
8	29	41	79	8
8.1	35	47	89	10
8.2	35	47	89	10
8.3	35	47	89	10
8.4	35	47	89	10
8.5	35	47	89	10
8.6	35	47	89	10
8.7	35	47	89	10
8.8	35	47	89	10
8.9	35	47	89	10
9	35	47	89	10
9.3	35	47	89	10
9.5	35	47	89	10
9.8	35	47	89	10
10	35	47	89	10
10.2	40	55	102	12
10.3	40	55	102	12
10.4	40	55	102	12
10.5	40	55	102	12
11	40	55	102	12
11.2	40	55	102	12
11.5	40	55	102	12
11.8	40	55	102	12
12	40	55	102	12
12.5	43	60	107	14
12.8	43	60	107	14
13	43	60	107	14
13.5	43	60	107	14
13.8	43	60	107	14
14	43	60	107	14
14.5	45	65	115	16
14.8	45	65	115	16
15	45	65	115	16
15.5	45	65	115	16
15.8	45	65	115	16
16	45	65	115	16
16.5	51	73	123	18
17	51	73	123	18
17.5	51	73	123	18
18	51	73	123	18
18.5	55	79	131	20
19	55	79	131	20
19.5	55	79	131	20
20	55	79	131	20

上記ラインアップ表以外の径についてもお問合せください。
