直刃ドリル12xD油穴付 HAM294
- 短チップ材料用
- 平面二段ポイント
- R型シンニング
- 先端角140°
- 右刃・ねじれなし
- ノンコート/TAコート
- φ4-φ16mm

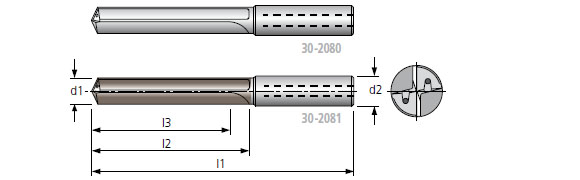

外形寸法
被削材料
| 30-2080 | 30-2081 | 30-2080 | 30-2081 | ||
|---|---|---|---|---|---|
| アルミニウム |  |  | ステンレス < 800 N/mm2 | ||
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | ||
| スチール < 800 N/mm2 | 鋳鉄 | | | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | | | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC | チタン | ||||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト |
HAM294 ラインアップ
*30-2080/2081-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 4 | 58 | 77 | 121 | 6 |
| 4.2 | 58 | 77 | 121 | 6 |
| 4.5 | 58 | 77 | 121 | 6 |
| 5 | 70 | 82 | 121 | 6 |
| 5.5 | 70 | 82 | 121 | 6 |
| 6 | 70 | 82 | 121 | 6 |
| 6.5 | 94 | 106 | 146 | 8 |
| 6.8 | 94 | 106 | 146 | 8 |
| 7 | 94 | 106 | 146 | 8 |
| 7.5 | 94 | 106 | 146 | 8 |
| 7.8 | 94 | 106 | 146 | 8 |
| 8 | 94 | 106 | 146 | 8 |
| 8.5 | 110 | 130 | 175 | 10 |
| 9 | 110 | 130 | 175 | 10 |
| 9.5 | 110 | 130 | 175 | 10 |
| 10 | 110 | 130 | 175 | 10 |
| 10.2 | 142 | 159 | 209 | 12 |
| 10.5 | 142 | 159 | 209 | 12 |
| 11 | 142 | 159 | 209 | 12 |
| 11.5 | 142 | 159 | 209 | 12 |
| 12 | 142 | 159 | 209 | 12 |
| 12.5 | 166 | 183 | 233 | 14 |
| 13 | 166 | 183 | 233 | 14 |
| 13.5 | 166 | 183 | 233 | 14 |
| 14 | 166 | 183 | 233 | 14 |
| 14.5 | 192 | 207 | 260 | 16 |
| 15 | 192 | 207 | 260 | 16 |
| 15.5 | 192 | 207 | 260 | 16 |
| 16 | 192 | 207 | 260 | 16 |
上記ラインアップ表以外の径についてもお問合せください。
