ツイストドリル HAM313
- アルミ・銅等非鉄合金用
- 平面二段ポイント
- シンニングDIN1412A
- 先端角130°
- 右刃・右ねじれ(30°)
- ノンコート/TA-ALコート
- φ0.5-φ3mm

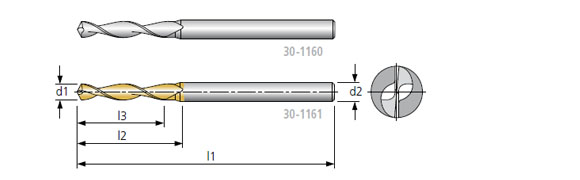

外形寸法
被削材料
| 30-1160 | 30-1161 | 30-1160 | 30-1161 | ||
|---|---|---|---|---|---|
| アルミニウム |  | | ステンレス < 800 N/mm2 |  | |
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | | |
| スチール < 800 N/mm2 | | | 鋳鉄 | | |
| スチール < 1200 N/mm2 | | | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC | チタン | | | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト | | |
HAM313 ラインアップ
*30-1160/1161-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 0.5 | 5 | 6 | 38 | 3 |
| 0.55 | 5 | 6 | 38 | 3 |
| 0.6 | 5 | 6 | 38 | 3 |
| 0.65 | 6 | 7 | 38 | 3 |
| 0.7 | 6 | 7 | 38 | 3 |
| 0.75 | 8 | 10 | 38 | 3 |
| 0.8 | 8 | 10 | 38 | 3 |
| 0.85 | 8 | 10 | 38 | 3 |
| 0.9 | 10 | 12 | 38 | 3 |
| 0.95 | 10 | 12 | 38 | 3 |
| 1 | 10 | 12 | 38 | 3 |
| 1.05 | 10 | 12 | 38 | 3 |
| 1.1 | 10 | 12 | 38 | 3 |
| 1.15 | 10 | 12 | 38 | 3 |
| 1.2 | 12 | 15 | 38 | 3 |
| 1.25 | 12 | 15 | 38 | 3 |
| 1.3 | 12 | 15 | 38 | 3 |
| 1.4 | 12 | 15 | 38 | 3 |
| 1.45 | 12 | 15 | 38 | 3 |
| 1.5 | 12 | 15 | 38 | 3 |
| 1.6 | 12 | 15 | 38 | 3 |
| 1.65 | 12 | 15 | 38 | 3 |
| 1.7 | 12 | 15 | 38 | 3 |
| 1.8 | 12 | 15 | 38 | 3 |
| 1.85 | 12 | 15 | 38 | 3 |
| 1.9 | 12 | 15 | 38 | 3 |
| 2 | 14 | 16.5 | 38 | 3 |
| 2.05 | 14 | 16.5 | 38 | 3 |
| 2.1 | 14 | 16.5 | 38 | 3 |
| 2.2 | 14 | 16.5 | 38 | 3 |
| 2.3 | 14 | 16.5 | 38 | 3 |
| 2.4 | 14 | 16.5 | 38 | 3 |
| 2.5 | 14 | 16.5 | 38 | 3 |
| 2.6 | 14 | 16.5 | 38 | 3 |
| 2.7 | 14 | 16.5 | 38 | 3 |
| 2.8 | 14 | 16.5 | 38 | 3 |
| 2.9 | 14 | 16.5 | 38 | 3 |
| 3 | 14 | 16.5 | 38 | 3 |
上記ラインアップ表以外の径についてもお問合せください。
