センタードリル HAM330
- 汎用
- 平面二段ポイント
- シンニングDIN1412A
- 先端角120°
- 右刃・右ねじれ
- ノンコート
- φ0.5-φ6.3mm

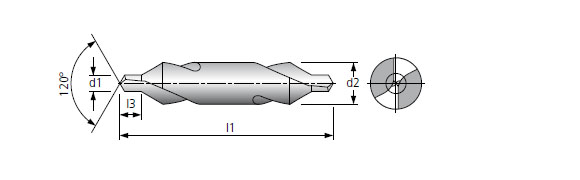

外形寸法
被削材料
30-2800 | 30-2800 | ||
---|---|---|---|
アルミニウム | ![]() | ステンレス < 800 N/mm2 | ![]() |
アルミニウム > 9%Si | ![]() | ステンレス > 800 N/mm2 | ![]() |
スチール < 800 N/mm2 | ![]() | 鋳鉄 | ![]() |
スチール < 1200 N/mm2 | ![]() | ダクタイル鋳鉄 | ![]() |
スチール < 1600 N/mm2 | ![]() | 高耐熱合金 | ![]() |
スチール < 55HRC | チタン | ![]() | |
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | |
スチール < 65HRC | 複合材・グラファイト |
HAM330 ラインアップ
*30-2800-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l3) | 全長(l1) | シャンク径(d2) |
---|---|---|---|
0.5 | 0.8 | 25 | 3.15 |
0.8 | 1.1 | 25 | 3.15 |
1 | 1.3 | 31.5 | 3.15 |
1.25 | 1.6 | 31.5 | 3.15 |
1.6 | 2 | 35.5 | 4 |
2 | 2.5 | 40 | 5 |
2.5 | 3.1 | 45 | 6.3 |
3.15 | 3.9 | 50 | 8 |
4 | 5 | 56 | 10 |
5 | 6.3 | 63 | 12.5 |
6.3 | 8 | 71 | 16 |
上記ラインアップ表以外の径についてもお問合せください。
