ツイストドリル HAM314
- アルミ・銅等非鉄合金用
- 平面二段ポイント
- 高剛性
- シンニングDIN1412A
- 先端角130°
- 右刃・右ねじれ(30°)
- ノンコート/TA-ALコート
- φ1-φ10mm

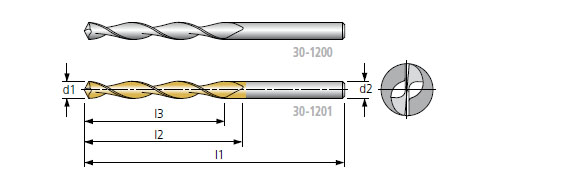

外形寸法
被削材料
| 30-1200 | 30-1201 | 30-1200 | 30-1201 | ||
|---|---|---|---|---|---|
| アルミニウム |  | | ステンレス < 800 N/mm2 |  | |
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | | |
| スチール < 800 N/mm2 | | | 鋳鉄 | | |
| スチール < 1200 N/mm2 | | | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC | チタン | | | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト | | |
HAM314 ラインアップ
*30-1200/1201-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 1 | 10 | 12 | 34 | 1 |
| 1.1 | 12 | 14 | 36 | 1.1 |
| 1.2 | 13 | 16 | 38 | 1.2 |
| 1.3 | 13 | 16 | 38 | 1.3 |
| 1.4 | 15 | 18 | 40 | 1.4 |
| 1.5 | 15 | 18 | 40 | 1.5 |
| 1.6 | 17 | 20 | 43 | 1.6 |
| 1.7 | 17 | 20 | 43 | 1.7 |
| 1.8 | 18 | 22 | 46 | 1.8 |
| 1.9 | 18 | 22 | 46 | 1.9 |
| 2 | 20 | 24 | 49 | 2 |
| 2.1 | 20 | 24 | 49 | 2.1 |
| 2.2 | 22 | 27 | 53 | 2.2 |
| 2.3 | 22 | 27 | 53 | 2.3 |
| 2.4 | 25 | 30 | 57 | 2.4 |
| 2.5 | 25 | 30 | 57 | 2.5 |
| 2.6 | 25 | 30 | 57 | 2.6 |
| 2.7 | 27 | 33 | 61 | 2.7 |
| 2.8 | 27 | 33 | 61 | 2.8 |
| 2.9 | 27 | 33 | 61 | 2.9 |
| 3 | 27 | 33 | 61 | 3 |
| 3.1 | 29 | 36 | 65 | 3.1 |
| 3.2 | 29 | 36 | 65 | 3.2 |
| 3.3 | 29 | 36 | 65 | 3.3 |
| 3.4 | 32 | 39 | 70 | 3.4 |
| 3.5 | 32 | 39 | 70 | 3.5 |
| 3.6 | 32 | 39 | 70 | 3.6 |
| 3.7 | 32 | 39 | 70 | 3.7 |
| 3.8 | 35 | 43 | 75 | 3.8 |
| 3.9 | 35 | 43 | 75 | 3.9 |
| 4 | 35 | 43 | 75 | 4 |
| 4.1 | 35 | 43 | 75 | 4.1 |
| 4.2 | 35 | 43 | 75 | 4.2 |
| 4.3 | 38 | 47 | 80 | 4.3 |
| 4.4 | 38 | 47 | 80 | 4.4 |
| 4.5 | 38 | 47 | 80 | 4.5 |
| 4.6 | 38 | 47 | 80 | 4.6 |
| 4.7 | 38 | 47 | 80 | 4.7 |
| 4.8 | 42 | 52 | 86 | 4.8 |
| 4.9 | 42 | 52 | 86 | 4.9 |
| 5 | 42 | 52 | 86 | 5 |
| 5.1 | 42 | 52 | 86 | 5.1 |
| 5.2 | 42 | 52 | 86 | 5.2 |
| 5.3 | 42 | 52 | 86 | 5.3 |
| 5.4 | 45 | 57 | 93 | 5.4 |
| 5.5 | 45 | 57 | 93 | 5.5 |
| 5.6 | 45 | 57 | 93 | 5.6 |
| 5.7 | 45 | 57 | 93 | 5.7 |
| 5.8 | 45 | 57 | 93 | 5.8 |
| 5.9 | 45 | 57 | 93 | 5.9 |
| 6 | 45 | 57 | 93 | 6 |
上記ラインアップ表以外の径についてもお問合せください。
