3枚刃エンドミル HAM434
- 汎用
- 1切れ刃オーバーセンター
- 高剛性
- 右刃・右ねじれ(30°)
- TAコート
- φ3-φ20mm

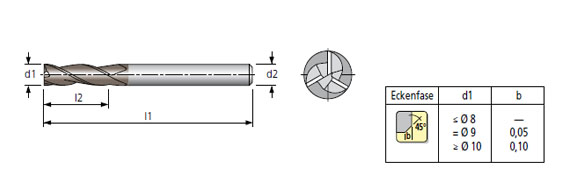

外形寸法
被削材料
40-1321 | 40-1321 | ||
---|---|---|---|
アルミニウム | ![]() | ステンレス < 800 N/mm2 | ![]() |
アルミニウム > 9%Si | ![]() | ステンレス > 800 N/mm2 | ![]() |
スチール < 800 N/mm2 | ![]() | 鋳鉄 | ![]() |
スチール < 1200 N/mm2 | ![]() | ダクタイル鋳鉄 | ![]() |
スチール < 1600 N/mm2 | ![]() | 高耐熱合金 | ![]() |
スチール < 55HRC | ![]() | チタン | ![]() |
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | |
スチール < 65HRC | 複合材・グラファイト |
HAM434 ラインアップ
*40-1321-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|
3 | 7 | 57 | 6 |
4 | 8 | 57 | 6 |
5 | 10 | 57 | 6 |
6 | 10 | 57 | 6 |
7 | 13 | 63 | 8 |
8 | 16 | 63 | 8 |
10 | 19 | 72 | 10 |
12 | 22 | 83 | 12 |
14 | 22 | 83 | 14 |
16 | 26 | 92 | 16 |
18 | 26 | 92 | 18 |
20 | 32 | 104 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
