2枚刃エンドミル HAM469
- スチール・鋳鉄用
- 底刃センターカット
- アンダーカット形状
- 右刃・右ねじれ(15°)
- TA-Xコート
- φ1-φ10mm
- HSF

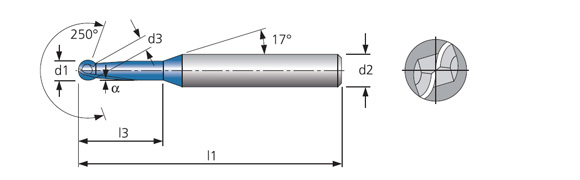

外形寸法
被削材料
40-5800 | 40-5800 | ||
---|---|---|---|
アルミニウム | ステンレス < 800 N/mm2 | ![]() | |
アルミニウム > 9%Si | ステンレス > 800 N/mm2 | ![]() | |
スチール < 800 N/mm2 | ![]() | 鋳鉄 | ![]() |
スチール < 1200 N/mm2 | ![]() | ダクタイル鋳鉄 | ![]() |
スチール < 1600 N/mm2 | ![]() | 高耐熱合金 | |
スチール < 55HRC | ![]() | チタン | |
スチール < 60HRC | ![]() | 非鉄金属・銅合金 | |
スチール < 65HRC | 複合材・グラファイト |
HAM469 ラインアップ
*40-5800-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | α | ネック長さ(l3) | Hals(d3) | 全長(l1) | シャンク径(d2) |
---|---|---|---|---|---|
1 | 1.5° | 20 | 0.7 | 80 | 6 |
2 | 1.5° | 20 | 1.4 | 80 | 6 |
3 | 1.5° | 30 | 2.1 | 80 | 6 |
4 | 3.0° | 30 | 3.3 | 80 | 6 |
5 | 1.0° | 40 | 4.1 | 90 | 6 |
6 | - | 45 | 4.7 | 100 | 6 |
8 | 1.0° | 45 | 6.5 | 100 | 8 |
10 | 1.0° | 55 | 8.2 | 100 | 10 |
上記ラインアップ表以外の径についてもお問合せください。
