ツイストドリル HAM310
- 汎用
- 平面二段ポイント
- シンニングDIN1412A
- 先端角120°
- 右刃・右ねじれ(30°)
- ノンコート/TAコート
- φ1-φ7mm

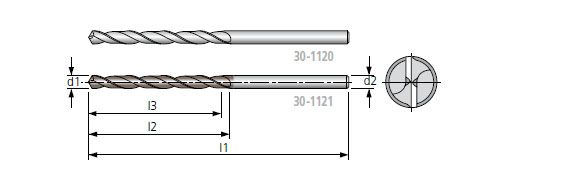

外形寸法
被削材料
30-1120 | 30-1121 | 30-1120 | 30-1121 | ||
---|---|---|---|---|---|
アルミニウム | ![]() | ![]() | ステンレス < 800 N/mm2 | ![]() | ![]() |
アルミニウム > 9%Si | ![]() | ![]() | ステンレス > 800 N/mm2 | ![]() | ![]() |
スチール < 800 N/mm2 | ![]() | ![]() | 鋳鉄 | ![]() | ![]() |
スチール < 1200 N/mm2 | ![]() | ![]() | ダクタイル鋳鉄 | ![]() | ![]() |
スチール < 1600 N/mm2 | ![]() | ![]() | 高耐熱合金 | ||
スチール < 55HRC | チタン | ||||
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | ![]() | ||
スチール < 65HRC | 複合材・グラファイト |
HAM310 ラインアップ
*30-1120/1121-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|---|
1 | 10.5 | 12 | 34 | 1 |
1.1 | 12.5 | 14 | 36 | 1.1 |
1.2 | 14 | 16 | 38 | 1.2 |
1.3 | 14 | 16 | 38 | 1.3 |
1.4 | 16 | 18 | 40 | 1.4 |
1.5 | 16 | 18 | 40 | 1.5 |
1.6 | 17.5 | 20 | 43 | 1.6 |
1.7 | 17.5 | 20 | 43 | 1.7 |
1.8 | 19.5 | 22 | 46 | 1.8 |
1.9 | 19.5 | 22 | 46 | 1.9 |
2 | 21 | 24 | 49 | 2 |
2.1 | 21 | 24 | 49 | 2.1 |
2.2 | 24 | 27 | 53 | 2.2 |
2.3 | 24 | 27 | 53 | 2.3 |
2.4 | 26 | 30 | 57 | 2.4 |
2.5 | 26 | 30 | 57 | 2.5 |
2.6 | 26 | 30 | 57 | 2.6 |
2.7 | 29 | 33 | 61 | 2.7 |
2.8 | 29 | 33 | 61 | 2.8 |
2.9 | 29 | 33 | 61 | 2.9 |
3 | 29 | 33 | 61 | 3 |
3.1 | 32 | 36 | 65 | 3.1 |
3.2 | 32 | 36 | 65 | 3.2 |
3.3 | 32 | 36 | 65 | 3.3 |
3.4 | 34 | 39 | 70 | 3.4 |
3.5 | 34 | 39 | 70 | 3.5 |
3.6 | 34 | 39 | 70 | 3.6 |
3.7 | 34 | 39 | 70 | 3.7 |
3.8 | 37 | 43 | 75 | 3.8 |
3.9 | 37 | 43 | 75 | 3.9 |
4 | 37 | 43 | 75 | 4 |
4.1 | 37 | 43 | 75 | 4.1 |
4.2 | 37 | 43 | 75 | 4.2 |
4.3 | 41 | 47 | 80 | 4.3 |
4.4 | 41 | 47 | 80 | 4.4 |
4.5 | 41 | 47 | 80 | 4.5 |
4.6 | 41 | 47 | 80 | 4.6 |
4.7 | 41 | 47 | 80 | 4.7 |
4.8 | 45 | 52 | 86 | 4.8 |
4.9 | 45 | 52 | 86 | 4.9 |
5 | 45 | 52 | 86 | 5 |
5.1 | 45 | 52 | 86 | 5.1 |
5.2 | 45 | 52 | 86 | 5.2 |
5.3 | 45 | 52 | 86 | 5.3 |
5.4 | 49 | 57 | 93 | 5.4 |
5.5 | 49 | 57 | 93 | 5.5 |
5.6 | 49 | 57 | 93 | 5.6 |
5.7 | 49 | 57 | 93 | 5.7 |
5.8 | 49 | 57 | 93 | 5.8 |
5.9 | 49 | 57 | 93 | 5.9 |
6 | 49 | 57 | 93 | 6 |
6.1 | 55 | 63 | 101 | 6.1 |
6.2 | 55 | 63 | 101 | 6.2 |
6.3 | 55 | 63 | 101 | 6.3 |
6.4 | 55 | 63 | 101 | 6.4 |
6.5 | 55 | 63 | 101 | 6.5 |
6.6 | 55 | 63 | 101 | 6.6 |
6.7 | 55 | 63 | 101 | 6.7 |
6.8 | 60 | 69 | 109 | 6.8 |
6.9 | 60 | 69 | 109 | 6.9 |
7 | 60 | 69 | 109 | 7 |
7.1 | 60 | 69 | 109 | 7.1 |
7.3 | 60 | 69 | 109 | 7.3 |
7.5 | 60 | 69 | 109 | 7.5 |
7.6 | 64 | 75 | 117 | 7.6 |
7.7 | 64 | 75 | 117 | 7.7 |
7.8 | 64 | 75 | 117 | 7.8 |
7.9 | 64 | 75 | 117 | 7.9 |
8 | 64 | 75 | 117 | 8 |
8.1 | 64 | 75 | 117 | 8.1 |
8.2 | 64 | 75 | 117 | 8.2 |
8.3 | 64 | 75 | 117 | 8.3 |
8.4 | 64 | 75 | 117 | 8.4 |
8.5 | 64 | 75 | 117 | 8.5 |
8.6 | 69 | 81 | 125 | 8.6 |
8.7 | 69 | 81 | 125 | 8.7 |
8.8 | 69 | 81 | 125 | 8.8 |
8.9 | 69 | 81 | 125 | 8.9 |
9 | 69 | 81 | 125 | 9 |
9.5 | 69 | 81 | 125 | 9.5 |
10 | 74 | 87 | 133 | 10 |
10.5 | 74 | 87 | 133 | 10.5 |
11 | 80 | 94 | 142 | 11 |
11.5 | 80 | 94 | 142 | 11.5 |
12 | 85 | 101 | 151 | 12 |
14 | 91 | 108 | 160 | 14 |
16 | 100 | 120 | 178 | 16 |
上記ラインアップ表以外の径についてもお問合せください。
