3枚刃ドリル HAM323
- 高精度・高真円度ドリル
- 平面二段ポイント
- シンニング
- 先端角140°
- 右刃・右ねじれ(30°)
- ノンコート/TAコート
- φ4-φ16mm

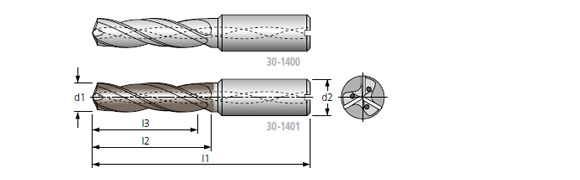

外形寸法
被削材料
30-1400 | 30-1401 | 30-1400 | 30-1401 | ||
---|---|---|---|---|---|
アルミニウム | ![]() | ![]() | ステンレス < 800 N/mm2 | ![]() | ![]() |
アルミニウム > 9%Si | ![]() | ![]() | ステンレス > 800 N/mm2 | ![]() | ![]() |
スチール < 800 N/mm2 | ![]() | ![]() | 鋳鉄 | ![]() | ![]() |
スチール < 1200 N/mm2 | ![]() | ![]() | ダクタイル鋳鉄 | ![]() | ![]() |
スチール < 1600 N/mm2 | ![]() | ![]() | 高耐熱合金 | ![]() | ![]() |
スチール < 55HRC | チタン | ![]() | ![]() | ||
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | ![]() | ||
スチール < 65HRC | 複合材・グラファイト |
HAM323 ラインアップ
*30-1400/1401-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|---|
4 | 39 | 43 | 82 | 6 |
4.5 | 42 | 47 | 86 | 6 |
5 | 46 | 52 | 91 | 6 |
5.5 | 50 | 57 | 96 | 6 |
6 | 50 | 57 | 96 | 6 |
6.5 | 55 | 63 | 102 | 8 |
7 | 60 | 69 | 108 | 8 |
7.5 | 60 | 69 | 108 | 8 |
8 | 65 | 75 | 114 | 8 |
8.5 | 70 | 81 | 124 | 10 |
9 | 70 | 81 | 124 | 10 |
9.5 | 70 | 81 | 124 | 10 |
10 | 74 | 87 | 130 | 10 |
10.5 | 74 | 87 | 135 | 12 |
11 | 80 | 94 | 142 | 12 |
11.5 | 80 | 94 | 142 | 12 |
12 | 85 | 101 | 149 | 12 |
12.5 | 85 | 101 | 149 | 14 |
13 | 85 | 101 | 149 | 14 |
14 | 91 | 108 | 156 | 14 |
15 | 96 | 114 | 165 | 16 |
16 | 101 | 120 | 171 | 16 |
上記ラインアップ表以外の径についてもお問合せください。
