直刃ドリル5xD油穴付 HAM298
- 短チップ材料用
- 平面二段ポイント
- R型シンニング
- 先端角140°
- 右刃・ねじれなし
- ノンコート/TAコート
- φ6.8-φ20mm

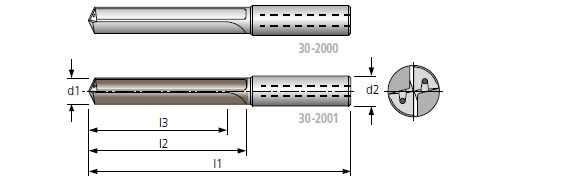

外形寸法
被削材料
| 30-2000 | 30-2001 | 30-2000 | 30-2001 | ||
|---|---|---|---|---|---|
| アルミニウム |  |  | ステンレス < 800 N/mm2 | ||
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | ||
| スチール < 800 N/mm2 | 鋳鉄 | | | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | | | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC | チタン | ||||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト |
HAM298 ラインアップ
*30-2000/2001-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 6.8 | 43 | 53 | 91 | 8 |
| 7 | 43 | 53 | 91 | 8 |
| 8 | 43 | 53 | 91 | 8 |
| 8.5 | 49 | 61 | 103 | 10 |
| 9 | 49 | 61 | 103 | 10 |
| 10 | 49 | 61 | 103 | 10 |
| 10.2 | 56 | 71 | 118 | 12 |
| 10.5 | 56 | 71 | 118 | 12 |
| 11 | 56 | 71 | 118 | 12 |
| 12 | 56 | 71 | 118 | 12 |
| 14 | 60 | 77 | 124 | 14 |
| 16 | 63 | 83 | 133 | 16 |
| 18 | 71 | 93 | 143 | 18 |
| 20 | 77 | 101 | 153 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
