PCDツイストドリル HAM3304
- 複合材・非鉄合金用
- 特殊平面二段ポイント
- シンニングDIN1412A
- 先端角120°
- 右刃・右ねじれ(25°)
- φ3-φ20mm

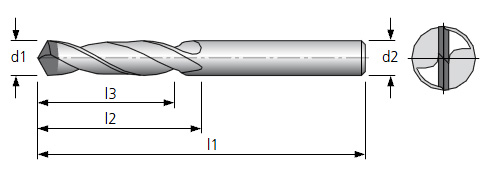

外形寸法
被削材料
| 33-1000 | 33-1000 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト | |
HAM3304 ラインアップ
*33-1000-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 3 | 12 | 16 | 46 | 3 |
| 3.1 | 14 | 18 | 49 | 3.1 |
| 3.2 | 14 | 18 | 49 | 3.2 |
| 3.3 | 14 | 18 | 49 | 3.3 |
| 3.4 | 15 | 20 | 52 | 3.4 |
| 3.5 | 15 | 20 | 52 | 3.5 |
| 3.6 | 15 | 20 | 52 | 3.6 |
| 3.7 | 15 | 20 | 52 | 3.7 |
| 3.8 | 17 | 22 | 55 | 3.8 |
| 3.9 | 17 | 22 | 55 | 3.9 |
| 4 | 17 | 22 | 55 | 4 |
| 4.1 | 17 | 22 | 55 | 4.1 |
| 4.2 | 17 | 22 | 55 | 4.2 |
| 4.3 | 18 | 24 | 58 | 4.3 |
| 4.4 | 18 | 24 | 58 | 4.4 |
| 4.5 | 18 | 24 | 58 | 4.5 |
| 4.6 | 18 | 24 | 58 | 4.6 |
| 4.7 | 18 | 24 | 58 | 4.7 |
| 4.8 | 20 | 26 | 62 | 4.8 |
| 4.9 | 20 | 26 | 62 | 4.9 |
| 5 | 20 | 26 | 62 | 5 |
| 5.1 | 20 | 26 | 62 | 5.1 |
| 5.2 | 20 | 26 | 62 | 5.2 |
| 5.3 | 20 | 26 | 62 | 5.3 |
| 5.4 | 21 | 28 | 66 | 5.4 |
| 5.5 | 21 | 28 | 66 | 5.5 |
| 5.6 | 21 | 28 | 66 | 5.6 |
| 5.7 | 21 | 28 | 66 | 5.7 |
| 5.8 | 21 | 28 | 66 | 5.8 |
| 5.9 | 21 | 28 | 66 | 5.9 |
| 6 | 21 | 28 | 66 | 6 |
| 6.1 | 23 | 31 | 70 | 6.1 |
| 6.2 | 23 | 31 | 70 | 6.2 |
| 6.3 | 23 | 31 | 70 | 6.3 |
| 6.4 | 23 | 31 | 70 | 6.4 |
| 6.5 | 23 | 31 | 70 | 6.5 |
| 7 | 25 | 34 | 74 | 7 |
| 7.5 | 25 | 34 | 74 | 7.5 |
| 8 | 27 | 37 | 79 | 8 |
| 8.5 | 27 | 37 | 79 | 8.5 |
| 9 | 29 | 40 | 84 | 9 |
| 9.5 | 29 | 40 | 84 | 9.5 |
| 10 | 31 | 43 | 89 | 10 |
| 10.5 | 31 | 43 | 89 | 10.5 |
| 11 | 33 | 47 | 95 | 11 |
| 11.5 | 33 | 47 | 95 | 11.5 |
| 12 | 35 | 51 | 102 | 12 |
| 12.7 | 35 | 51 | 102 | 12.7 |
| 14 | 37 | 54 | 107 | 14 |
| 16 | 38 | 58 | 115 | 16 |
| 20 | 42 | 66 | 131 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
