2枚刃エンドミル HAM486
- アルミ・銅等非鉄合金用
- 底刃センターカット
- ウェブシンニング
- 首逃がし形状
- 右刃・右ねじれ(30°)
- ノンコート/TA-ALコート
- φ1-φ16mm
- HSF

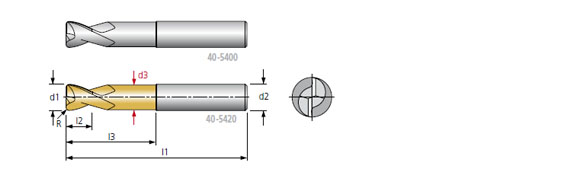

外形寸法
被削材料
| 40-5400 | 40-5420 | 40-5400 | 40-5420 | ||
|---|---|---|---|---|---|
| アルミニウム |  | | ステンレス < 800 N/mm2 | ||
| アルミニウム > 9%Si |  | | ステンレス > 800 N/mm2 | ||
| スチール < 800 N/mm2 | 鋳鉄 | ||||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC | チタン | ||||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト | | |
HAM486 ラインアップ
*40-5400/5420-刃径/R(d1/R)というように御指定ください
単位(mm)
| 刃径/R(d1/R) | 刃長(l2) | ネック長さ(l3) | Hals(d3) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|---|
| 1/0.1 | 2 | 15 | 0.9 | 60 | 4 |
| 2/0.2 | 3 | 20 | 1.8 | 60 | 4 |
| 3/0.3 | 5 | 20 | 2.7 | 60 | 4 |
| 4/0.5 | 5 | 20 | 3.7 | 60 | 4 |
| 5/0.5 | 6 | 20 | 4.6 | 60 | 6 |
| 6/0.5 | 7 | 25 | 5.5 | 65 | 6 |
| 6/1 | 7 | 25 | 5.5 | 65 | 6 |
| 8/0.5 | 9 | 30 | 7.4 | 70 | 8 |
| 8/1 | 9 | 30 | 7.4 | 70 | 8 |
| 10/0.5 | 11 | 40 | 9.2 | 85 | 10 |
| 10/1 | 11 | 40 | 9.2 | 85 | 10 |
| 12/0.5 | 12 | 45 | 11 | 93 | 12 |
| 12/1 | 12 | 45 | 11 | 93 | 12 |
| 16/0.5 | 16 | 55 | 15 | 110 | 16 |
| 16/2 | 16 | 55 | 15 | 110 | 16 |
上記ラインアップ表以外の径についてもお問合せください。
