4/6/8枚刃エンドミル HAM438
- 高硬度鋼用
- 高剛性
- ネガティブすくい
- 右刃・右ねじれ(45°)
- TA-Xコート
- φ6-φ25mm

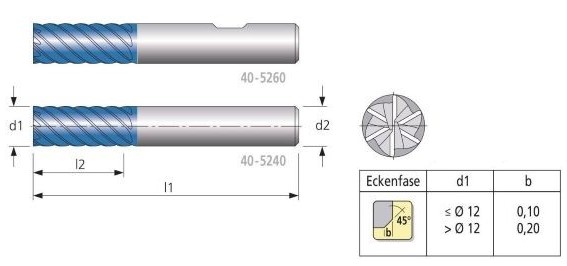

外形寸法
被削材料
| 40-5240 | 40-5260 | 40-5240 | 40-5260 | ||
|---|---|---|---|---|---|
| アルミニウム | ステンレス < 800 N/mm2 | ||||
| アルミニウム > 9%Si | ステンレス > 800 N/mm2 | ||||
| スチール < 800 N/mm2 | 鋳鉄 | ||||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC |  | | チタン | ||
| スチール < 60HRC | | | 非鉄金属・銅合金 | ||
| スチール < 65HRC | | | 複合材・グラファイト |
HAM438 ラインアップ
*40-5240/5260-刃径(d1)-刃長(l2)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | ネック長さ(l3) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 6 | 18 | 62 | 6 | 6 |
| 8 | 24 | 68 | 6 | 8 |
| 10 | 30 | 80 | 6 | 10 |
| 12 | 36 | 93 | 6 | 12 |
| 14 | 42 | 99 | 6 | 14 |
| 16 | 48 | 108 | 6 | 16 |
| 18 | 54 | 114 | 8 | 18 |
| 20 | 60 | 125 | 8 | 20 |
| 25 | 75 | 150 | 8 | 25 |
上記ラインアップ表以外の径についてもお問合せください。
