2枚刃エンドミル HAM429
- スチール・鋳鉄用
- 底刃センターカット
- 高剛性
- 右刃・右ねじれ(30°)
- ノンコート/TAコート
- φ4-φ20mm

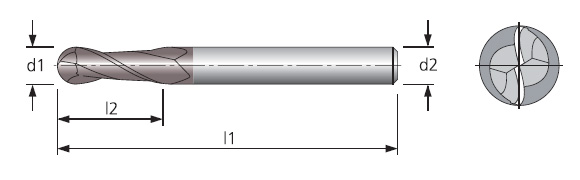

外形寸法
被削材料
40-5710 | 40-5720 | 40-5710 | 40-5720 | ||
---|---|---|---|---|---|
アルミニウム | ステンレス < 800 N/mm2 | ![]() | ![]() | ||
アルミニウム > 9%Si | ステンレス > 800 N/mm2 | ![]() | ![]() | ||
スチール < 800 N/mm2 | ![]() | ![]() | 鋳鉄 | ![]() | ![]() |
スチール < 1200 N/mm2 | ![]() | ![]() | ダクタイル鋳鉄 | ![]() | ![]() |
スチール < 1600 N/mm2 | ![]() | ![]() | 高耐熱合金 | ||
スチール < 55HRC | ![]() | ![]() | チタン | ||
スチール < 60HRC | 非鉄金属・銅合金 | ||||
スチール < 65HRC | 複合材・グラファイト |
HAM429 ラインアップ
*40-5710/5720-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|
4 | 12 | 70 | 6 |
5 | 15 | 80 | 6 |
6 | 15 | 80 | 6 |
8 | 20 | 90 | 8 |
10 | 25 | 100 | 10 |
12 | 30 | 110 | 12 |
16 | 40 | 120 | 16 |
18 | 40 | 130 | 20 |
20 | 45 | 130 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
