ホーム > 製品情報 > エンドミル > ボールエンドミル > HAM422

HAM422

2枚刃エンドミル HAM422

スチール・鋳鉄用
底刃センターカット
高剛性
右刃・右ねじれ(30°)
ノンコート/TAコート
φ0.4-φ20mm

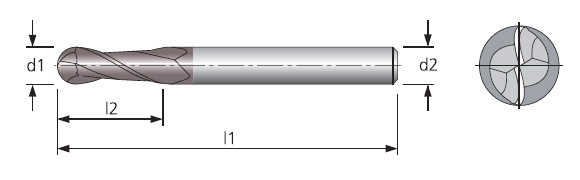

外形寸法

被削材料

	40-5670	40-5680		40-5670	40-5680
アルミニウム			ステンレス < 800 N/mm²
アルミニウム > 9%Si			ステンレス > 800 N/mm²
スチール < 800 N/mm²			鋳鉄
スチール < 1200 N/mm²			ダクタイル鋳鉄
スチール < 1600 N/mm²			高耐熱合金
スチール < 55HRC			チタン
スチール < 60HRC			非鉄金属・銅合金
スチール < 65HRC			複合材・グラファイト

HAM422 ラインアップ

*40-5670/5680-刃径(d1)-刃長(l2)-シャンク径(d2)というように御指定ください単位(mm)

刃径(d1)	刃長(l2)	全長(l1)	シャンク径(d2)
0.4	2	38	3
0.4	3	38	3
0.5	2	38	3
0.5	3	38	3
0.5	3	38	4
0.6	2	38	3
0.6	3	38	3
0.6	3	38	4
0.8	2	38	3
0.8	3	38	3
0.8	3	38	4
1	3	38	3
1	5	38	3
1	5	38	4
1.5	3	38	3
1.5	5	38	3
1.5	5	38	4
2	3	50	6
2	7	57	6
2.5	3	50	6
2.5	7	57	6
3	4	50	6
3	7	57	6
4	8	57	6
5	10	57	6
6	10	57	6
8	16	63	8
10	19	72	10
12	22	83	12
14	22	83	14
16	26	92	16
18	26	92	18
20	32	104	20

上記ラインアップ表以外の径についてもお問合せください。

刃径(d1)	刃長(l2)	全長(l1)	シャンク径(d2)
0.4	2	38	3
0.4	3	38	3
0.5	2	38	3
0.5	3	38	3
0.5	3	38	4
0.6	2	38	3
0.6	3	38	3
0.6	3	38	4
0.8	2	38	3
0.8	3	38	3
0.8	3	38	4
1	3	38	3
1	5	38	3
1	5	38	4
1.5	3	38	3
1.5	5	38	3
1.5	5	38	4
2	3	50	6
2	7	57	6
2.5	3	50	6
2.5	7	57	6
3	4	50	6
3	7	57	6
4	8	57	6
5	10	57	6
6	10	57	6
8	16	63	8
10	19	72	10
12	22	83	12
14	22	83	14
16	26	92	16
18	26	92	18
20	32	104	20

刃径(d1)	刃長(l2)	全長(l1)	シャンク径(d2)
0.4	2	38	3
0.4	3	38	3
0.5	2	38	3
0.5	3	38	3
0.5	3	38	4
0.6	2	38	3
0.6	3	38	3
0.6	3	38	4
0.8	2	38	3
0.8	3	38	3
0.8	3	38	4
1	3	38	3
1	5	38	3
1	5	38	4
1.5	3	38	3
1.5	5	38	3
1.5	5	38	4
2	3	50	6
2	7	57	6
2.5	3	50	6
2.5	7	57	6
3	4	50	6
3	7	57	6
4	8	57	6
5	10	57	6
6	10	57	6
8	16	63	8
10	19	72	10
12	22	83	12
14	22	83	14
16	26	92	16
18	26	92	18
20	32	104	20
