4枚刃エンドミル HAM424/428
- スチール・鋳鉄用
- 底刃センターカット
- 高剛性
- 右刃・右ねじれ(30°)
- TA-Xコート
- φ3-φ20mm

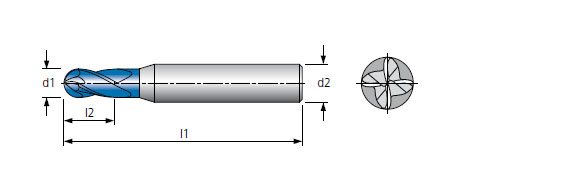

外形寸法
被削材料
| 40-5981 | 40-5981 | ||
|---|---|---|---|
| アルミニウム | ステンレス < 800 N/mm2 |  | |
| アルミニウム > 9%Si | ステンレス > 800 N/mm2 | | |
| スチール < 800 N/mm2 |  | 鋳鉄 | |
| スチール < 1200 N/mm2 | | ダクタイル鋳鉄 | |
| スチール < 1600 N/mm2 | | 高耐熱合金 | |
| スチール < 55HRC | | チタン | |
| スチール < 60HRC | | 非鉄金属・銅合金 | |
| スチール < 65HRC | 複合材・グラファイト |
HAM424/428 ラインアップ
*40-5981-刃径(d1)-刃長(l2)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|
| 3 | 8 | 57 | 6 |
| 4 | 11 | 57 | 6 |
| 4 | 12 | 70 | 6 |
| 5 | 13 | 57 | 6 |
| 6 | 13 | 57 | 6 |
| 6 | 15 | 80 | 6 |
| 8 | 19 | 63 | 8 |
| 8 | 20 | 90 | 8 |
| 10 | 22 | 72 | 10 |
| 10 | 25 | 100 | 10 |
| 12 | 26 | 83 | 12 |
| 12 | 30 | 110 | 12 |
| 14 | 26 | 83 | 14 |
| 16 | 32 | 92 | 16 |
| 16 | 40 | 120 | 16 |
| 20 | 38 | 104 | 20 |
| 20 | 45 | 130 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
