PCD直刃ドリル3xD油穴付 HAM3297
- 複合材・非鉄合金用
- 特殊平面二段ポイント
- シンニングDIN1412A
- 先端角140°
- 右刃・ねじれなし
- φ4-φ12mm

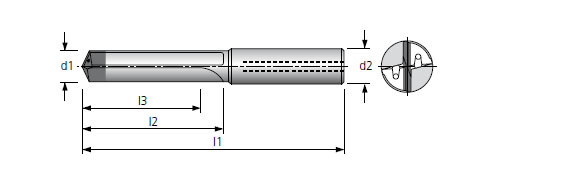

外形寸法
被削材料
| 33-1240 | 33-1240 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト | |
HAM3297 ラインアップ
*33-1240-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 4 | 17 | 24 | 66 | 6 |
| 6 | 20 | 28 | 66 | 6 |
| 8 | 29 | 41 | 79 | 8 |
| 10 | 35 | 47 | 89 | 10 |
| 12 | 40 | 55 | 102 | 12 |
上記ラインアップ表以外の径についてもお問合せください。
