センタードリル HAM332
- 汎用
- 円錐ポイント
- シンニングDIN1412A
- 先端角90°
- 右刃・右ねじれ
- ノンコート/TAコート
- φ5-φ20mm

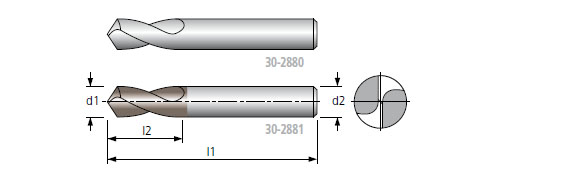

外形寸法
被削材料
| 30-2880 | 30-2881 | 30-2880 | 30-2881 | ||
|---|---|---|---|---|---|
| アルミニウム |  | | ステンレス < 800 N/mm2 |  | |
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | | |
| スチール < 800 N/mm2 | | | 鋳鉄 | | |
| スチール < 1200 N/mm2 | | | ダクタイル鋳鉄 | | |
| スチール < 1600 N/mm2 | | | 高耐熱合金 | | |
| スチール < 55HRC | チタン | | | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト |
HAM332 ラインアップ
*30-2880/2881-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|
| 5 | 10 | 62 | 5 |
| 6 | 15 | 66 | 6 |
| 8 | 20 | 79 | 8 |
| 10 | 22 | 89 | 10 |
| 12 | 25 | 102 | 12 |
| 16 | 35 | 115 | 16 |
| 20 | 40 | 131 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
