ホーム > 製品情報 > エンドミル > スクエアエンドミル > HAM432/433/439

HAM432/433/439

6/8枚刃エンドミル HAM432/433/439

汎用
高剛性
すくい角10°-12°
右刃・右ねじれ(45°)
TAコート
φ6-φ32mm
HSF

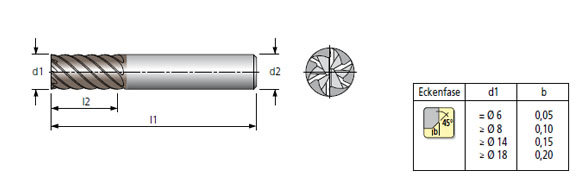

外形寸法

被削材料

	40-1561		40-1561
アルミニウム		ステンレス < 800 N/mm²
アルミニウム > 9%Si		ステンレス > 800 N/mm²
スチール < 800 N/mm²		鋳鉄
スチール < 1200 N/mm²		ダクタイル鋳鉄
スチール < 1600 N/mm²		高耐熱合金
スチール < 55HRC		チタン
スチール < 60HRC		非鉄金属・銅合金
スチール < 65HRC		複合材・グラファイト

HAM432/433/439 ラインアップ

*40-1561-刃径(d1)-刃長(l2)というように御指定ください単位(mm)

刃径(d1)	刃長(l2)	全長(l1)	刃数(Z)	シャンク径(d2)
6	13	57	6	6
6	18	62	6	6
8	19	63	6	8
8	24	68	6	8
10	22	72	6	10
10	30	80	6	10
10	45	95	6	10
12	26	83	6	12
12	36	93	6	12
12	53	110	6	12
14	26	83	6	14
14	42	99	6	14
16	32	92	6	16
16	48	108	6	16
16	63	123	8	16
16	80	135	8	16
18	32	92	8	18
18	54	114	8	18
20	38	104	8	20
20	60	125	8	20
20	75	141	8	20
20	100	166	8	20
20	125	191	8	20
25	40	110	8	25
25	75	150	8	25
32	40	110	8	32

上記ラインアップ表以外の径についてもお問合せください。

刃径(d1)	刃長(l2)	全長(l1)	刃数(Z)	シャンク径(d2)
6	13	57	6	6
6	18	62	6	6
8	19	63	6	8
8	24	68	6	8
10	22	72	6	10
10	30	80	6	10
10	45	95	6	10
12	26	83	6	12
12	36	93	6	12
12	53	110	6	12
14	26	83	6	14
14	42	99	6	14
16	32	92	6	16
16	48	108	6	16
16	63	123	8	16
16	80	135	8	16
18	32	92	8	18
18	54	114	8	18
20	38	104	8	20
20	60	125	8	20
20	75	141	8	20
20	100	166	8	20
20	125	191	8	20
25	40	110	8	25
25	75	150	8	25
32	40	110	8	32

刃径(d1)	刃長(l2)	全長(l1)	刃数(Z)	シャンク径(d2)
6	13	57	6	6
6	18	62	6	6
8	19	63	6	8
8	24	68	6	8
10	22	72	6	10
10	30	80	6	10
10	45	95	6	10
12	26	83	6	12
12	36	93	6	12
12	53	110	6	12
14	26	83	6	14
14	42	99	6	14
16	32	92	6	16
16	48	108	6	16
16	63	123	8	16
16	80	135	8	16
18	32	92	8	18
18	54	114	8	18
20	38	104	8	20
20	60	125	8	20
20	75	141	8	20
20	100	166	8	20
20	125	191	8	20
25	40	110	8	25
25	75	150	8	25
32	40	110	8	32
