直刃ドリル3xD油穴付 HAM297
- 短チップ材料用
- 平面二段ポイント
- R型シンニング
- 先端角140°
- 右刃・ねじれなし
- ノンコート/TAコート
- φ4-φ20mm

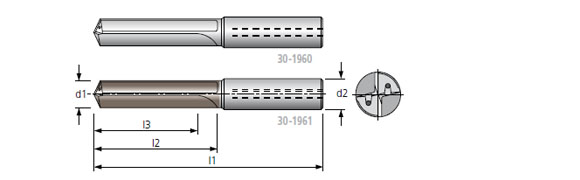

外形寸法
被削材料
| 30-1960 | 30-1961 | 30-1960 | 30-1961 | ||
|---|---|---|---|---|---|
| アルミニウム |  |  | ステンレス < 800 N/mm2 | ||
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | ||
| スチール < 800 N/mm2 | 鋳鉄 | | | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | | | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC | チタン | ||||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト |
HAM297 ラインアップ
*30-1960/1961-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 4 | 17 | 24 | 66 | 6 |
| 4.2 | 17 | 24 | 66 | 6 |
| 5 | 20 | 28 | 66 | 6 |
| 6 | 20 | 28 | 66 | 6 |
| 6.8 | 24 | 34 | 79 | 8 |
| 7 | 24 | 34 | 79 | 8 |
| 8 | 29 | 41 | 79 | 8 |
| 8.5 | 35 | 47 | 89 | 10 |
| 9 | 35 | 47 | 89 | 10 |
| 10 | 35 | 47 | 89 | 10 |
| 10.2 | 40 | 55 | 102 | 12 |
| 10.5 | 40 | 55 | 102 | 12 |
| 11 | 40 | 55 | 102 | 12 |
| 12 | 40 | 55 | 102 | 12 |
| 14 | 43 | 60 | 107 | 14 |
| 16 | 45 | 65 | 115 | 16 |
| 18 | 51 | 73 | 123 | 18 |
| 20 | 55 | 79 | 131 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
