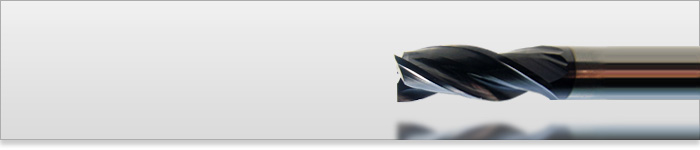

3枚刃エンドミル HAM401
- 汎用
- センターカット(<φ3mm)
- 1切れ刃オーバーセンター (≧φ3mm)
- 右刃・右ねじれ(30°)
- ノンコート/TAコート
- φ0.6-φ20mm

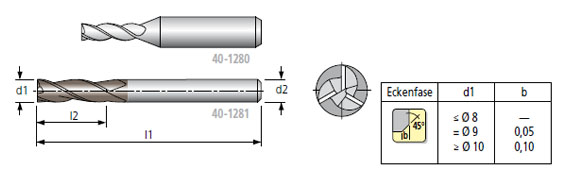

外形寸法
被削材料
40-1280 | 40-1281 | 40-1280 | 40-1281 | ||
---|---|---|---|---|---|
アルミニウム | ![]() | ![]() | ステンレス < 800 N/mm2 | ![]() | ![]() |
アルミニウム > 9%Si | ![]() | ![]() | ステンレス > 800 N/mm2 | ![]() | ![]() |
スチール < 800 N/mm2 | ![]() | ![]() | 鋳鉄 | ![]() | ![]() |
スチール < 1200 N/mm2 | ![]() | ![]() | ダクタイル鋳鉄 | ![]() | ![]() |
スチール < 1600 N/mm2 | ![]() | ![]() | 高耐熱合金 | ![]() | ![]() |
スチール < 55HRC | ![]() | ![]() | チタン | ![]() | ![]() |
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | ![]() | ||
スチール < 65HRC | 複合材・グラファイト |
HAM401 ラインアップ
*40-1280/1281-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|
0.6 | 2 | 38 | 3 |
0.8 | 3 | 38 | 3 |
1 | 3 | 38 | 3 |
1.2 | 4 | 38 | 3 |
1.5 | 5 | 38 | 3 |
1.6 | 5 | 38 | 3 |
2 | 6 | 38 | 3 |
2.5 | 7 | 38 | 3 |
3 | 9 | 38 | 3 |
3.5 | 12 | 40 | 3.5 |
4 | 12 | 40 | 4 |
4.5 | 14 | 50 | 4.5 |
5 | 14 | 50 | 5 |
6 | 16 | 50 | 6 |
7 | 20 | 60 | 7 |
8 | 20 | 60 | 8 |
9 | 22 | 70 | 9 |
10 | 22 | 70 | 10 |
11 | 22 | 70 | 11 |
12 | 22 | 70 | 12 |
14 | 25 | 75 | 14 |
16 | 25 | 75 | 16 |
18 | 30 | 100 | 18 |
20 | 30 | 100 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
