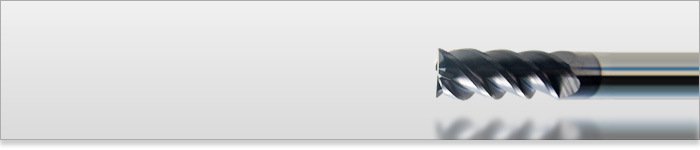

4枚刃エンドミル HAM405
- 汎用
- 底刃センターカット
- 仕上げ加工用
- 右刃・右ねじれ(45°)
- TAコート
- φ3-φ25mm
- HSF

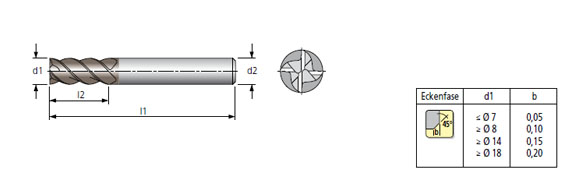

外形寸法
被削材料
| 40-1521 | 40-1521 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 |  |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | | 鋳鉄 | |
| スチール < 1200 N/mm2 | | ダクタイル鋳鉄 | |
| スチール < 1600 N/mm2 | | 高耐熱合金 | |
| スチール < 55HRC | | チタン | |
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト |
HAM405 ラインアップ
*40-1521-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|
| 3 | 7 | 57 | 6 |
| 3.5 | 8 | 57 | 6 |
| 4 | 9 | 57 | 6 |
| 4.5 | 10 | 57 | 6 |
| 5 | 12 | 57 | 6 |
| 6 | 13 | 57 | 6 |
| 7 | 15 | 63 | 8 |
| 8 | 19 | 63 | 8 |
| 9 | 19 | 72 | 10 |
| 10 | 22 | 72 | 10 |
| 11 | 24 | 83 | 12 |
| 12 | 26 | 83 | 12 |
| 13 | 26 | 83 | 14 |
| 14 | 26 | 83 | 14 |
| 16 | 32 | 92 | 16 |
| 18 | 32 | 92 | 18 |
| 20 | 38 | 104 | 20 |
| 25 | 38 | 110 | 25 |
上記ラインアップ表以外の径についてもお問合せください。
