センタードリル HAM331
- 汎用
- 円錐ポイント
- シンニングDIN1412A
- 先端角120°
- 右刃・右ねじれ
- ノンコート/TAコート
- φ5-φ20mm

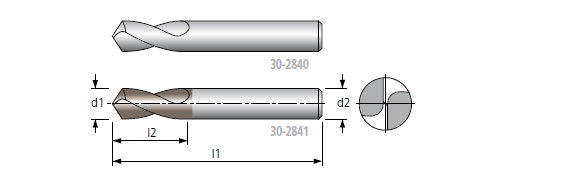

外形寸法
被削材料
30-2840 | 30-2841 | 30-2840 | 30-2841 | ||
---|---|---|---|---|---|
アルミニウム | ![]() | ![]() | ステンレス < 800 N/mm2 | ![]() | ![]() |
アルミニウム > 9%Si | ![]() | ![]() | ステンレス > 800 N/mm2 | ![]() | ![]() |
スチール < 800 N/mm2 | ![]() | ![]() | 鋳鉄 | ![]() | ![]() |
スチール < 1200 N/mm2 | ![]() | ![]() | ダクタイル鋳鉄 | ![]() | ![]() |
スチール < 1600 N/mm2 | ![]() | ![]() | 高耐熱合金 | ![]() | ![]() |
スチール < 55HRC | チタン | ![]() | ![]() | ||
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | ![]() | ||
スチール < 65HRC | 複合材・グラファイト |
HAM331 ラインアップ
*30-2840/2841-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l3) | 全長(l1) | シャンク径(d2) |
---|---|---|---|
5 | 10 | 62 | 5 |
6 | 15 | 66 | 6 |
8 | 20 | 79 | 8 |
10 | 22 | 89 | 10 |
12 | 25 | 102 | 12 |
16 | 35 | 115 | 16 |
20 | 40 | 131 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
