PCD2枚刃スクエアエンドミル HAM3464/3465/3466
- 複合材・非鉄合金用
- 1切れ刃オーバーセンター
- φ6-φ20mm

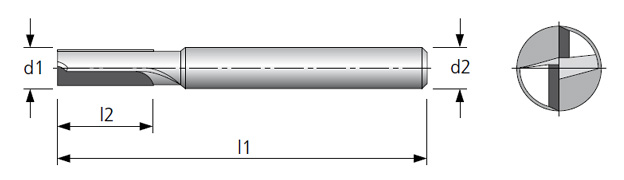

外形寸法
被削材料
| 43-1080 | 43-1080 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン |  | |
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト | |
HAM3464/3465/3466 ラインアップ
*43-1080-刃径(d1)-刃長(l2)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|
| 6 | 7 | 54 | 6 |
| 6 | 15 | 54 | 6 |
| 6 | 20 | 54 | 6 |
| 8 | 7 | 58 | 8 |
| 8 | 15 | 58 | 8 |
| 8 | 20 | 58 | 8 |
| 10 | 7 | 66 | 10 |
| 10 | 15 | 66 | 10 |
| 10 | 20 | 66 | 10 |
| 12 | 7 | 73 | 12 |
| 12 | 15 | 73 | 12 |
| 12 | 20 | 73 | 12 |
| 14 | 15 | 75 | 14 |
| 14 | 20 | 75 | 14 |
| 16 | 15 | 82 | 16 |
| 16 | 20 | 82 | 16 |
| 18 | 15 | 88 | 18 |
| 18 | 20 | 88 | 18 |
| 20 | 15 | 92 | 20 |
| 20 | 20 | 92 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
