PCDリーマ油穴付 HAM3552
- アルミ・銅等非鉄合金用
- 不均等分割(Z=4)
- 右刃・ねじれなし
- φ6-φ20mm

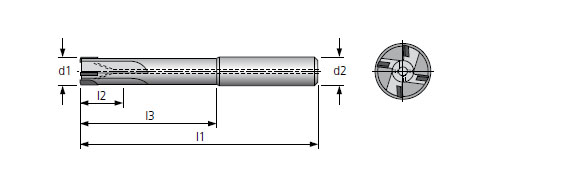

外形寸法
被削材料
| 53-1000 | 53-1000 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン |  | |
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト | |
HAM3552 ラインアップ
*53-1000-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | Z | シャンク径(d2) |
|---|---|---|---|---|---|
| 6 | 52 | 12 | 89 | 4 | 6 |
| 8 | 60 | 19 | 103 | 4 | 8 |
| 10 | 60 | 19 | 103 | 4 | 10 |
| 12 | 60 | 19 | 105 | 4 | 12 |
| 14 | 60 | 19 | 105 | 4 | 14 |
| 16 | 82 | 22 | 130 | 4 | 16 |
| 18 | 82 | 22 | 130 | 4 | 18 |
| 20 | 100 | 25 | 150 | 4 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
