PCD1枚刃スクエアエンドミル HAM3462/3463
- 複合材・非鉄合金用
- 1切れ刃オーバーセンター
- φ4-φ10mm

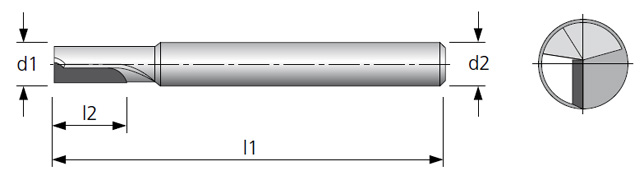

外形寸法
被削材料
| 43-1040 | 43-1040 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン |  | |
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト | |
HAM3462/3463 ラインアップ
*43-1040-刃径(d1)-刃長(l2)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|
| 4 | 5 | 54 | 6 |
| 4 | 10 | 54 | 6 |
| 5 | 5 | 54 | 6 |
| 5 | 10 | 54 | 6 |
| 6 | 7 | 54 | 6 |
| 6 | 15 | 54 | 6 |
| 8 | 7 | 58 | 8 |
| 8 | 15 | 58 | 8 |
| 10 | 7 | 66 | 10 |
| 10 | 15 | 66 | 10 |
上記ラインアップ表以外の径についてもお問合せください。
