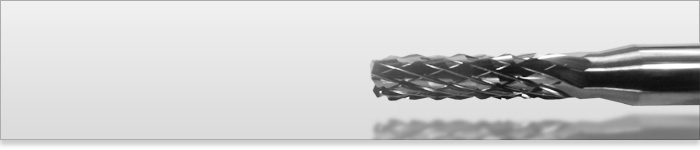

ダイヤ目ルータービット HAM445
- 複合材・グラファイト用
- 標準底刃G-ポイント
- 切断・溝掘り・穴あけに使用可
- 右刃・右ねじれ(22-25°)
- ノンコート
- φ4-φ20mm

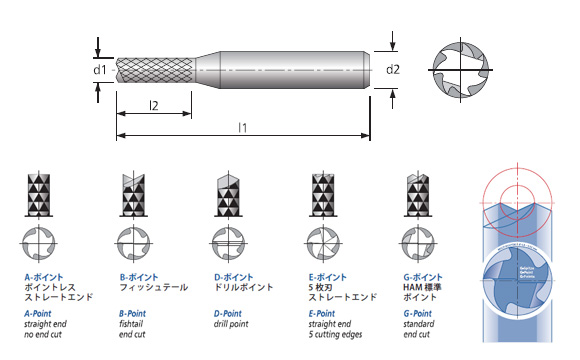

外形寸法
被削材料
| 40-1600 | 40-1600 | ||
|---|---|---|---|
| アルミニウム | ステンレス < 800 N/mm2 | ||
| アルミニウム > 9%Si | ステンレス > 800 N/mm2 | ||
| スチール < 800 N/mm2 | 鋳鉄 | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | ||
| スチール < 65HRC | 複合材・グラファイト |  |
HAM445 ラインアップ
*40-1600-刃径(d1)-刃長(l2)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | 全長(l1) | 刃数(Z) | シャンク径(d2) |
|---|---|---|---|---|
| 4 | 15 | 40 | 8 | 4 |
| 5 | 20 | 50 | 10 | 5 |
| 6 | 20 | 50 | 10 | 6 |
| 6.35 | 25 | 60 | 10 | 6.35 |
| 8 | 25 | 60 | 10 | 8 |
| 9.52 | 25 | 60 | 10 | 9.52 |
| 10 | 30 | 90 | 10 | 10 |
| 12 | 36 | 120 | 10 | 12 |
| 12.7 | 40 | 120 | 10 | 12.7 |
| 14 | 36 | 92 | 10 | 14 |
| 16 | 36 | 92 | 12 | 16 |
| 20 | 45 | 104 | 12 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
