3/4枚刃ラフィングエンドミル油穴付 HAM402
- スチール・鋳鉄用
- 底刃センターカット
- 高速粗加工用
- 右刃・右ねじれ(30°)
- TA-Tコート
- φ6-φ20mm

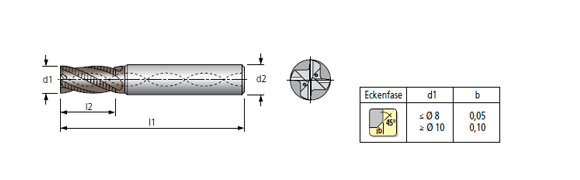

外形寸法
被削材料
40-1721 | 40-1721 | ||
---|---|---|---|
アルミニウム | ステンレス < 800 N/mm2 | ![]() | |
アルミニウム > 9%Si | ステンレス > 800 N/mm2 | ![]() | |
スチール < 800 N/mm2 | ![]() | 鋳鉄 | ![]() |
スチール < 1200 N/mm2 | ![]() | ダクタイル鋳鉄 | ![]() |
スチール < 1600 N/mm2 | ![]() | 高耐熱合金 | ![]() |
スチール < 55HRC | チタン | ||
スチール < 60HRC | 非鉄金属・銅合金 | ||
スチール < 65HRC | 複合材・グラファイト |
HAM402 ラインアップ
*40-1721-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l2) | 全長(l1) | 刃数(Z) | シャンク径(d2) |
---|---|---|---|---|
6 | 13 | 57 | 3 | 6 |
8 | 19 | 63 | 3 | 8 |
10 | 22 | 72 | 4 | 10 |
12 | 26 | 83 | 4 | 12 |
14 | 26 | 83 | 4 | 14 |
16 | 32 | 92 | 4 | 16 |
18 | 32 | 92 | 4 | 18 |
20 | 38 | 104 | 4 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
