4/6/8枚刃エンドミル HAM436
- 高硬度鋼用
- 高剛性
- ネガティブすくい
- 右刃・右ねじれ(45°)
- TA-Xコート
- φ3-φ32mm

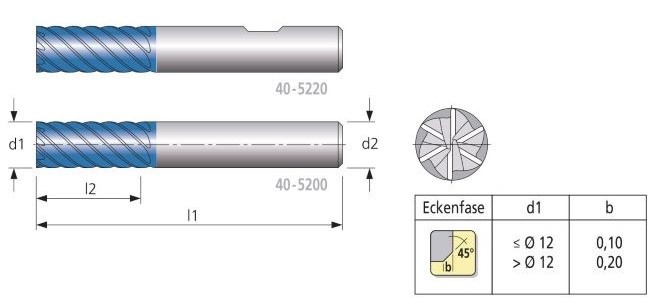

外形寸法
被削材料
| 40-5200 | 40-5220 | 40-5200 | 40-5220 | ||
|---|---|---|---|---|---|
| アルミニウム | ステンレス < 800 N/mm2 | ||||
| アルミニウム > 9%Si | ステンレス > 800 N/mm2 | ||||
| スチール < 800 N/mm2 | 鋳鉄 | ||||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | ||||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC |  | | チタン | ||
| スチール < 60HRC | | | 非鉄金属・銅合金 | ||
| スチール < 65HRC | | | 複合材・グラファイト |
HAM436 ラインアップ
*40-5200/5220-刃径(d1)-刃長(l2)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l2) | 全長(l1) | 刃数(Z) | シャンク径(d2) |
|---|---|---|---|---|
| 3 | 7 | 57 | 4 | 6 |
| 4 | 8 | 57 | 6 | 6 |
| 5 | 11 | 57 | 6 | 6 |
| 6 | 13 | 57 | 6 | 6 |
| 8 | 19 | 63 | 6 | 8 |
| 10 | 22 | 72 | 6 | 10 |
| 12 | 26 | 83 | 6 | 12 |
| 14 | 26 | 83 | 6 | 14 |
| 16 | 32 | 92 | 6 | 16 |
| 18 | 32 | 92 | 8 | 18 |
| 20 | 38 | 104 | 8 | 20 |
| 25 | 40 | 110 | 8 | 25 |
| 32 | 40 | 110 | 8 | 32 |
上記ラインアップ表以外の径についてもお問合せください。
