段付き直刃ドリル油穴付 HAM296
- ネジ下穴加工用
- 平面二段ポイント
- R型シンニング
- 先端角140°
- 右刃・ねじれなし
- ノンコート
- φ3.3-φ18.9mm

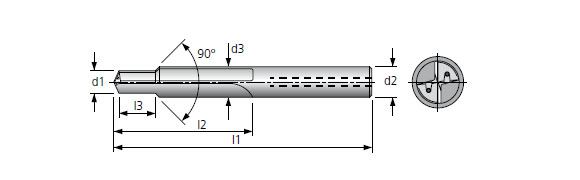

外形寸法
被削材料
| 30-2120 | 30-2120 | ||
|---|---|---|---|
| アルミニウム |  | ステンレス < 800 N/mm2 | |
| アルミニウム > 9%Si | | ステンレス > 800 N/mm2 | |
| スチール < 800 N/mm2 | 鋳鉄 | | |
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 |  | |
| スチール < 1600 N/mm2 | 高耐熱合金 | ||
| スチール < 55HRC | チタン | ||
| スチール < 60HRC | 非鉄金属・銅合金 | | |
| スチール < 65HRC | 複合材・グラファイト |
HAM296 ラインアップ
*30-2120-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | ボディ径(d3) | シャンク径(d2) |
|---|---|---|---|---|---|
| 3.3 | 11.4 | 25 | 62 | 6 | 6 |
| 3.7 | 11.4 | 25 | 62 | 6 | 6 |
| 4.2 | 13.6 | 28 | 66 | 6 | 6 |
| 4.65 | 13.6 | 28 | 66 | 6 | 6 |
| 5 | 16.5 | 34 | 79 | 8 | 8 |
| 5.55 | 16.5 | 34 | 79 | 8 | 8 |
| 6.8 | 21 | 47 | 89 | 10 | 10 |
| 7.4 | 21 | 47 | 89 | 10 | 10 |
| 8.5 | 25.5 | 55 | 102 | 12 | 12 |
| 9.35 | 25.5 | 55 | 102 | 12 | 12 |
| 10.2 | 30 | 60 | 107 | 14 | 14 |
| 11.2 | 30 | 60 | 107 | 14 | 14 |
| 12 | 34.5 | 65 | 115 | 16 | 16 |
| 13.2 | 34.5 | 65 | 115 | 16 | 16 |
| 14 | 38.5 | 73 | 123 | 18 | 18 |
| 15.1 | 38.5 | 73 | 123 | 18 | 18 |
| 15.5 | 43.5 | 79 | 131 | 20 | 20 |
| 16.9 | 43.5 | 79 | 131 | 20 | 20 |
| 17.5 | 47.5 | 89 | 147 | 22 | 20 |
| 18.9 | 47.5 | 89 | 147 | 22 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
