3枚刃ドリル HAM326
- 高精度・高真円度ドリル
- 平面二段ポイント
- シンニング
- 先端角140°
- 右刃・右ねじれ(30°)
- ノンコート/TAコート
- φ3-φ20mm

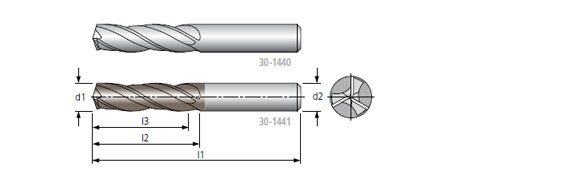

外形寸法
被削材料
30-1440 | 30-1441 | 30-1440 | 30-1441 | ||
---|---|---|---|---|---|
アルミニウム | ![]() | ![]() | ステンレス < 800 N/mm2 | ![]() | ![]() |
アルミニウム > 9%Si | ![]() | ![]() | ステンレス > 800 N/mm2 | ![]() | ![]() |
スチール < 800 N/mm2 | ![]() | ![]() | 鋳鉄 | ![]() | ![]() |
スチール < 1200 N/mm2 | ![]() | ![]() | ダクタイル鋳鉄 | ![]() | ![]() |
スチール < 1600 N/mm2 | ![]() | ![]() | 高耐熱合金 | ![]() | ![]() |
スチール < 55HRC | チタン | ![]() | ![]() | ||
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | ![]() | ||
スチール < 65HRC | 複合材・グラファイト |
HAM326 ラインアップ
*30-1440/1441-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|---|
3 | 12 | 16 | 46 | 3 |
3.5 | 15 | 20 | 52 | 3.5 |
3.8 | 17 | 22 | 55 | 3.8 |
4 | 17 | 22 | 55 | 4 |
4.2 | 17 | 22 | 55 | 4.2 |
4.5 | 18 | 24 | 58 | 4.5 |
4.8 | 20 | 26 | 62 | 4.8 |
5 | 20 | 26 | 62 | 5 |
5.5 | 21 | 28 | 66 | 5.5 |
5.8 | 21 | 28 | 66 | 5.8 |
6 | 21 | 28 | 66 | 6 |
6.5 | 23 | 31 | 70 | 6.5 |
6.8 | 25 | 34 | 74 | 6.8 |
7 | 25 | 34 | 74 | 7 |
7.5 | 25 | 34 | 74 | 7.5 |
8 | 27 | 37 | 79 | 8 |
8.5 | 27 | 37 | 79 | 8.5 |
9 | 28 | 40 | 84 | 9 |
9.5 | 28 | 40 | 84 | 9.5 |
9.8 | 28 | 40 | 89 | 9.8 |
10 | 31 | 43 | 89 | 10 |
10.2 | 31 | 43 | 89 | 10.2 |
10.5 | 31 | 43 | 89 | 10.5 |
10.8 | 33 | 47 | 95 | 10.8 |
11 | 33 | 47 | 95 | 11 |
11.5 | 33 | 47 | 95 | 11.5 |
12 | 35 | 51 | 102 | 12 |
12.5 | 35 | 51 | 102 | 12.5 |
13 | 35 | 51 | 102 | 13 |
14 | 37 | 54 | 107 | 14 |
15 | 38 | 56 | 111 | 15 |
16 | 38 | 58 | 115 | 16 |
18 | 40 | 62 | 123 | 18 |
20 | 42 | 66 | 131 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
