HAM283

スーパードリル5xD HAM283

切削条件表(30-1701)

スチール・鋳物用
特殊ポイント
高剛性
シンニングDIN1412C
先端角140°
右刃・右ねじれ(30°)
TA-Cコート
φ3-φ16mm
HSF

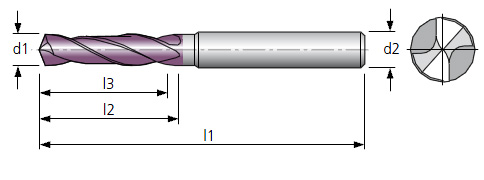

外形寸法

被削材料

	30-1701		30-1701
アルミニウム		ステンレス < 800 N/mm²
アルミニウム > 9%Si		ステンレス > 800 N/mm²
スチール < 800 N/mm²		鋳鉄
スチール < 1200 N/mm²		ダクタイル鋳鉄
スチール < 1600 N/mm²		高耐熱合金
スチール < 55HRC		チタン
スチール < 60HRC		非鉄金属・銅合金
スチール < 65HRC		複合材・グラファイト

HAM283 ラインアップ

*30-1701-刃径(d1)というように御指定ください単位(mm)

刃径(d1)	刃長(l3)	溝長(l2)	全長(l1)	シャンク径(d2)
3	23	28	66	6
3.1	23	28	66	6
3.2	23	28	66	6
3.3	23	28	66	6
3.4	23	28	66	6
3.5	23	28	66	6
3.6	23	28	66	6
3.7	23	28	66	6
3.8	29	36	74	6
3.9	29	36	74	6
4	29	36	74	6
4.1	29	36	74	6
4.2	29	36	74	6
4.3	29	36	74	6
4.4	29	36	74	6
4.5	29	36	74	6
4.6	29	36	74	6
4.7	29	36	74	6
4.8	35	44	82	6
4.9	35	44	82	6
5	35	44	82	6
5.1	35	44	82	6
5.2	35	44	82	6
5.3	35	44	82	6
5.4	35	44	82	6
5.5	35	44	82	6
5.6	35	44	82	6
5.7	35	44	82	6
5.8	35	44	82	6
5.9	35	44	82	6
6	35	44	82	6
6.1	43	53	91	8
6.2	43	53	91	8
6.3	43	53	91	8
6.4	43	53	91	8
6.5	43	53	91	8
6.6	43	53	91	8
6.7	43	53	91	8
6.8	43	53	91	8
6.9	43	53	91	8
7	43	53	91	8
7.1	43	53	91	8
7.2	43	53	91	8
7.3	43	53	91	8
7.4	43	53	91	8
7.5	43	53	91	8
7.6	43	53	91	8
7.7	43	53	91	8
7.8	43	53	91	8
7.9	43	53	91	8
8	43	53	91	8
8.1	49	61	103	10
8.2	49	61	103	10
8.3	49	61	103	10
8.4	49	61	103	10
8.5	49	61	103	10
8.6	49	61	103	10
8.7	49	61	103	10
8.8	49	61	103	10
8.9	49	61	103	10
9	49	61	103	10
9.1	49	61	103	10
9.2	49	61	103	10
9.3	49	61	103	10
9.4	49	61	103	10
9.5	49	61	103	10
9.6	49	61	103	10
9.7	49	61	103	10
9.8	49	61	103	10
9.9	49	61	103	10
10	49	61	103	10
10.1	56	71	118	12
10.2	56	71	118	12
10.3	56	71	118	12
10.4	56	71	118	12
10.5	56	71	118	12
10.6	56	71	118	12
10.7	56	71	118	12
10.8	56	71	118	12
10.9	56	71	118	12
11	56	71	118	12
11.1	56	71	118	12
11.2	56	71	118	12
11.3	56	71	118	12
11.4	56	71	118	12
11.5	56	71	118	12
11.6	56	71	118	12
11.7	56	71	118	12
11.8	56	71	118	12
11.9	56	71	118	12
12	56	71	118	12
12.1	60	77	124	14
12.2	60	77	124	14
12.5	60	77	124	14
12.8	60	77	124	14
13	60	77	124	14
13.5	60	77	124	14
13.8	60	77	124	14
14	60	77	124	14
14.5	63	83	133	16
14.8	63	83	133	16
15	63	83	133	16
15.5	63	83	133	16
15.8	63	83	133	16
16	63	83	133	16

上記ラインアップ表以外の径についてもお問合せください。
