3枚刃ドリル HAM322
- 高精度・高真円度ドリル
- 平面二段ポイント
- シンニング
- 先端角140°
- 右刃・右ねじれ(30°)
- ノンコート/TAコート
- φ3-φ16mm

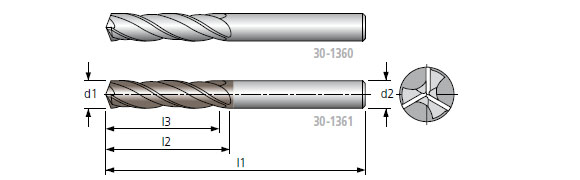

外形寸法
被削材料
30-1360 | 30-1361 | 30-1360 | 30-1361 | ||
---|---|---|---|---|---|
アルミニウム | ![]() | ![]() | ステンレス < 800 N/mm2 | ![]() | ![]() |
アルミニウム > 9%Si | ![]() | ![]() | ステンレス > 800 N/mm2 | ![]() | ![]() |
スチール < 800 N/mm2 | ![]() | ![]() | 鋳鉄 | ![]() | ![]() |
スチール < 1200 N/mm2 | ![]() | ![]() | ダクタイル鋳鉄 | ![]() | ![]() |
スチール < 1600 N/mm2 | ![]() | ![]() | 高耐熱合金 | ![]() | ![]() |
スチール < 55HRC | チタン | ![]() | ![]() | ||
スチール < 60HRC | 非鉄金属・銅合金 | ![]() | ![]() | ||
スチール < 65HRC | 複合材・グラファイト |
HAM322 ラインアップ
*30-1360/1361-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|---|
3 | 29 | 33 | 61 | 3 |
3.5 | 35 | 39 | 70 | 3.5 |
4 | 38 | 43 | 75 | 4 |
4.5 | 42 | 47 | 80 | 4.5 |
5 | 46 | 52 | 86 | 5 |
5.5 | 50 | 57 | 93 | 5.5 |
6 | 50 | 57 | 93 | 6 |
6.5 | 55 | 63 | 101 | 6.5 |
7 | 60 | 69 | 109 | 7 |
7.5 | 60 | 69 | 109 | 7.5 |
8 | 65 | 75 | 117 | 8 |
8.5 | 65 | 75 | 117 | 8.5 |
9 | 70 | 81 | 125 | 9 |
9.5 | 70 | 81 | 125 | 9.5 |
10 | 75 | 87 | 133 | 10 |
10.2 | 75 | 87 | 133 | 10.2 |
10.5 | 75 | 87 | 133 | 10.5 |
10.8 | 81 | 94 | 142 | 10.8 |
11 | 81 | 94 | 142 | 11 |
11.5 | 81 | 94 | 142 | 11.5 |
12 | 85 | 101 | 151 | 12 |
13 | 85 | 101 | 151 | 13 |
14 | 91 | 108 | 160 | 14 |
15 | 96 | 114 | 169 | 15 |
16 | 101 | 120 | 178 | 16 |
上記ラインアップ表以外の径についてもお問合せください。
