スーパードリル3xD油穴付 HAM285
- スチール・鋳物用
- 特殊ポイント
- 高剛性
- シンニングDIN1412C
- 先端角140°
- 右刃・右ねじれ(30°)
- TA-Cコート
- φ3-φ16mm
- HSF

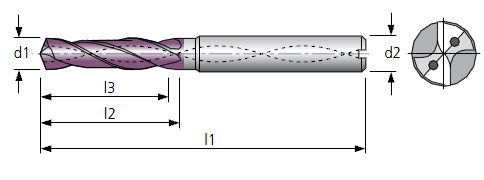

外形寸法
被削材料
30-1741 | 30-1741 | ||
---|---|---|---|
アルミニウム | ステンレス < 800 N/mm2 | ![]() | |
アルミニウム > 9%Si | ステンレス > 800 N/mm2 | ![]() | |
スチール < 800 N/mm2 | ![]() | 鋳鉄 | ![]() |
スチール < 1200 N/mm2 | ![]() | ダクタイル鋳鉄 | ![]() |
スチール < 1600 N/mm2 | ![]() | 高耐熱合金 | ![]() |
スチール < 55HRC | ![]() | チタン | ![]() |
スチール < 60HRC | 非鉄金属・銅合金 | ||
スチール < 65HRC | 複合材・グラファイト |
HAM285 ラインアップ
*30-1741-刃径(d1)というように御指定ください
単位(mm)
刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
---|---|---|---|---|
3 | 14 | 20 | 62 | 6 |
3.1 | 14 | 20 | 62 | 6 |
3.2 | 14 | 20 | 62 | 6 |
3.3 | 14 | 20 | 62 | 6 |
3.4 | 14 | 20 | 62 | 6 |
3.5 | 14 | 20 | 62 | 6 |
3.6 | 14 | 20 | 62 | 6 |
3.7 | 14 | 20 | 62 | 6 |
3.8 | 17 | 24 | 66 | 6 |
3.9 | 17 | 24 | 66 | 6 |
4 | 17 | 24 | 66 | 6 |
4.1 | 17 | 24 | 66 | 6 |
4.2 | 17 | 24 | 66 | 6 |
4.3 | 17 | 24 | 66 | 6 |
4.4 | 17 | 24 | 66 | 6 |
4.5 | 17 | 24 | 66 | 6 |
4.6 | 17 | 24 | 66 | 6 |
4.7 | 17 | 24 | 66 | 6 |
4.8 | 20 | 28 | 66 | 6 |
4.9 | 20 | 28 | 66 | 6 |
5 | 20 | 28 | 66 | 6 |
5.1 | 20 | 28 | 66 | 6 |
5.2 | 20 | 28 | 66 | 6 |
5.3 | 20 | 28 | 66 | 6 |
5.4 | 20 | 28 | 66 | 6 |
5.5 | 20 | 28 | 66 | 6 |
5.6 | 20 | 28 | 66 | 6 |
5.7 | 20 | 28 | 66 | 6 |
5.8 | 20 | 28 | 66 | 6 |
5.9 | 20 | 28 | 66 | 6 |
6 | 20 | 28 | 66 | 6 |
6.1 | 24 | 34 | 79 | 8 |
6.2 | 24 | 34 | 79 | 8 |
6.3 | 24 | 34 | 79 | 8 |
6.4 | 24 | 34 | 79 | 8 |
6.5 | 24 | 34 | 79 | 8 |
6.6 | 24 | 34 | 79 | 8 |
6.7 | 24 | 34 | 79 | 8 |
6.8 | 24 | 34 | 79 | 8 |
6.9 | 24 | 34 | 79 | 8 |
7 | 24 | 34 | 79 | 8 |
7.1 | 29 | 41 | 79 | 8 |
7.2 | 29 | 41 | 79 | 8 |
7.3 | 29 | 41 | 79 | 8 |
7.4 | 29 | 41 | 79 | 8 |
7.5 | 29 | 41 | 79 | 8 |
7.6 | 29 | 41 | 79 | 8 |
7.7 | 29 | 41 | 79 | 8 |
7.8 | 29 | 41 | 79 | 8 |
7.9 | 29 | 41 | 79 | 8 |
8 | 29 | 41 | 79 | 8 |
8.1 | 35 | 47 | 89 | 10 |
8.2 | 35 | 47 | 89 | 10 |
8.3 | 35 | 47 | 89 | 10 |
8.4 | 35 | 47 | 89 | 10 |
8.5 | 35 | 47 | 89 | 10 |
8.6 | 35 | 47 | 89 | 10 |
8.7 | 35 | 47 | 89 | 10 |
8.8 | 35 | 47 | 89 | 10 |
8.9 | 35 | 47 | 89 | 10 |
9 | 35 | 47 | 89 | 10 |
9.1 | 35 | 47 | 89 | 10 |
9.2 | 35 | 47 | 89 | 10 |
9.3 | 35 | 47 | 89 | 10 |
9.4 | 35 | 47 | 89 | 10 |
9.5 | 35 | 47 | 89 | 10 |
9.6 | 35 | 47 | 89 | 10 |
9.7 | 35 | 47 | 89 | 10 |
9.8 | 35 | 47 | 89 | 10 |
9.9 | 35 | 47 | 89 | 10 |
10 | 35 | 47 | 89 | 10 |
10.1 | 40 | 55 | 102 | 12 |
10.2 | 40 | 55 | 102 | 12 |
10.3 | 40 | 55 | 102 | 12 |
10.4 | 40 | 55 | 102 | 12 |
10.5 | 40 | 55 | 102 | 12 |
10.6 | 40 | 55 | 102 | 12 |
10.7 | 40 | 55 | 102 | 12 |
10.8 | 40 | 55 | 102 | 12 |
10.9 | 40 | 55 | 102 | 12 |
11 | 40 | 55 | 102 | 12 |
11.2 | 40 | 55 | 102 | 12 |
11.5 | 40 | 55 | 102 | 12 |
11.8 | 40 | 55 | 102 | 12 |
12 | 40 | 55 | 102 | 12 |
12.5 | 43 | 60 | 107 | 14 |
12.7 | 43 | 60 | 107 | 14 |
12.8 | 43 | 60 | 107 | 14 |
13 | 43 | 60 | 107 | 14 |
13.5 | 43 | 60 | 107 | 14 |
13.8 | 43 | 60 | 107 | 14 |
14 | 43 | 60 | 107 | 14 |
14.5 | 45 | 65 | 115 | 16 |
14.8 | 45 | 65 | 115 | 16 |
15 | 45 | 65 | 115 | 16 |
15.5 | 45 | 65 | 115 | 16 |
15.8 | 45 | 65 | 115 | 16 |
16 | 45 | 65 | 115 | 16 |
16.5 | 51 | 73 | 123 | 18 |
17 | 51 | 73 | 123 | 18 |
17.5 | 51 | 73 | 123 | 18 |
18 | 51 | 73 | 123 | 18 |
18.5 | 55 | 79 | 131 | 20 |
19 | 55 | 79 | 131 | 20 |
19.5 | 55 | 79 | 131 | 20 |
20 | 55 | 79 | 131 | 20 |
22 | 75 | 105 | 165 | 25 |
上記ラインアップ表以外の径についてもお問合せください。
