直刃ドリル7xD油穴付 HAM299
- 短チップ材料用
- 平面二段ポイント
- R型シンニング
- 先端角140°
- 右刃・ねじれなし
- ノンコート/TAコート
- φ4-φ20mm

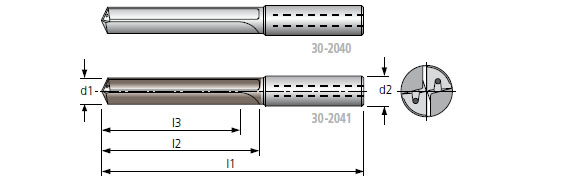

外形寸法
被削材料
| 30-2040 | 30-2041 | 30-2040 | 30-2041 | ||
|---|---|---|---|---|---|
| アルミニウム |  |  | ステンレス < 800 N/mm2 | ||
| アルミニウム > 9%Si | | | ステンレス > 800 N/mm2 | ||
| スチール < 800 N/mm2 | 鋳鉄 | | | ||
| スチール < 1200 N/mm2 | ダクタイル鋳鉄 | | | ||
| スチール < 1600 N/mm2 | 高耐熱合金 | ||||
| スチール < 55HRC | チタン | ||||
| スチール < 60HRC | 非鉄金属・銅合金 | | | ||
| スチール < 65HRC | 複合材・グラファイト |
HAM299 ラインアップ
*30-2040/2041-刃径(d1)というように御指定ください
単位(mm)
| 刃径(d1) | 刃長(l3) | 溝長(l2) | 全長(l1) | シャンク径(d2) |
|---|---|---|---|---|
| 4 | 28 | 37 | 78 | 6 |
| 4.2 | 28 | 37 | 78 | 6 |
| 5 | 35 | 49 | 88 | 6 |
| 6 | 35 | 49 | 88 | 6 |
| 6.8 | 48 | 66 | 104 | 8 |
| 7 | 48 | 66 | 104 | 8 |
| 8 | 48 | 66 | 104 | 8 |
| 8.5 | 70 | 98 | 140 | 10 |
| 9 | 70 | 98 | 140 | 10 |
| 10 | 70 | 98 | 140 | 10 |
| 10.2 | 74 | 98 | 145 | 12 |
| 10.5 | 74 | 98 | 145 | 12 |
| 11 | 74 | 98 | 145 | 12 |
| 12 | 84 | 98 | 145 | 12 |
| 14 | 98 | 114 | 161 | 14 |
| 16 | 112 | 131 | 181 | 16 |
| 18 | 126 | 147 | 197 | 18 |
| 20 | 140 | 164 | 216 | 20 |
上記ラインアップ表以外の径についてもお問合せください。
